Come risolvere il problema di eccessiva differenza di pressione nella valvola riduttrice di pressione

Nel processo di installazione della condotta del gas, riduttore di pressione deve essere utilizzato nello strumento, il suo ruolo è quello di regolare, la pressione di entrata sarà ridotto a una certa necessità per la pressione di esportazione,e si affidano all'energia del medium, in modo che la pressione di uscita sia mantenuta automaticamente a una valvola stabile.allora la differenza di pressione del riduttore di pressione è troppo grande dovrebbe essere come risolvere, vi saranno presentati i seguenti produttori di impianti per condotte a gas Wofei.

I riduttori di pressione sono indicati per le perdite a pressioni diverse.se la differenza di pressione tra il riduttore di pressione è troppo grande questo porterà la valvola pilota è automaticamente stato aperto superiore, non può garantire la stabilità della pressione e un controllo accurato della parte posteriore.la pressione di retromarcia porterà il diaframma della valvola pilota e l'azione corrispondente della molla di regolazione a frequenti correzioni automatiche, con conseguente regolazione troppo frequente della valvola pilota, la valvola pilota rischia di essere particolarmente facilmente consumata.

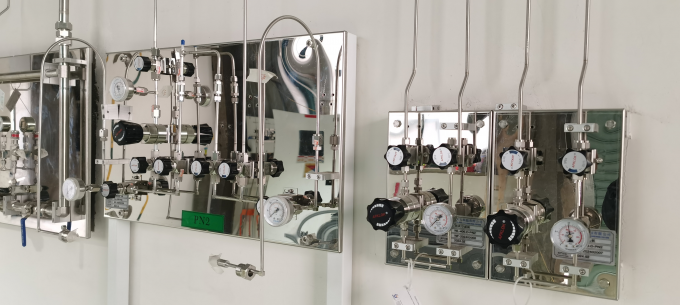

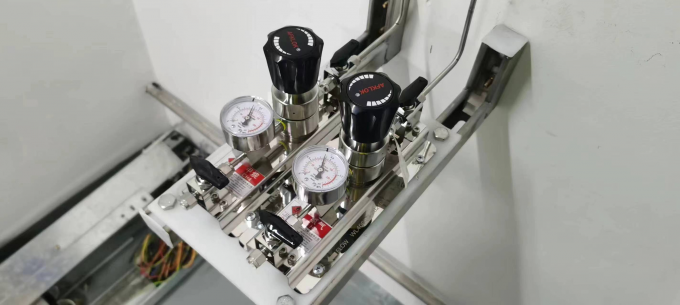

Quindi come risolvere come condizioni di lavoro nella normale portata di 3000kg / h, la pressione di ingresso di 15BarG, impostare la pressione di 3BarG, quindi risolvere il problema con il seguente schema:con una pressione differenziale con due valvole riduttrici in serie con la stazione riduttrice di pressioneLa prima valvola riduttrice di pressione sarà DN40, la pressione di impostazione è impostata a 8 bar, da 15 a 8 bar, il flusso è di 3300 kg/h, la seconda valvola riduttrice di pressione sarà DN50, impostata a 3 bar,la pressione sarà ridotta da 8 a 3 bar, la portata è di 3030 kg/h.

Ogni riduttore di pressione dalla parte posteriore del condotto di feedback, tubo di rame, la distanza è adeguata a 15 volte il diametro del tubo o 1 metro,il manometro è installato nel condotto all'estremità posteriore della distanza tra i due riduttori di pressione almeno 30 volte il diametro del tubo o piùSe la posizione di installazione non è sufficiente per richiedere la distanza tra le due valvole riduttrici,per ciascuna valvola riduttrice di pressione a monte e a valle è necessario installare una valvola di chiusura separataSe le due situazioni precedenti si verificano contemporaneamente, sia grandi variazioni di flusso, sia una grande pressione differenziale, allora la combinazione in serie-parallela della stazione di riduzione della pressione.
