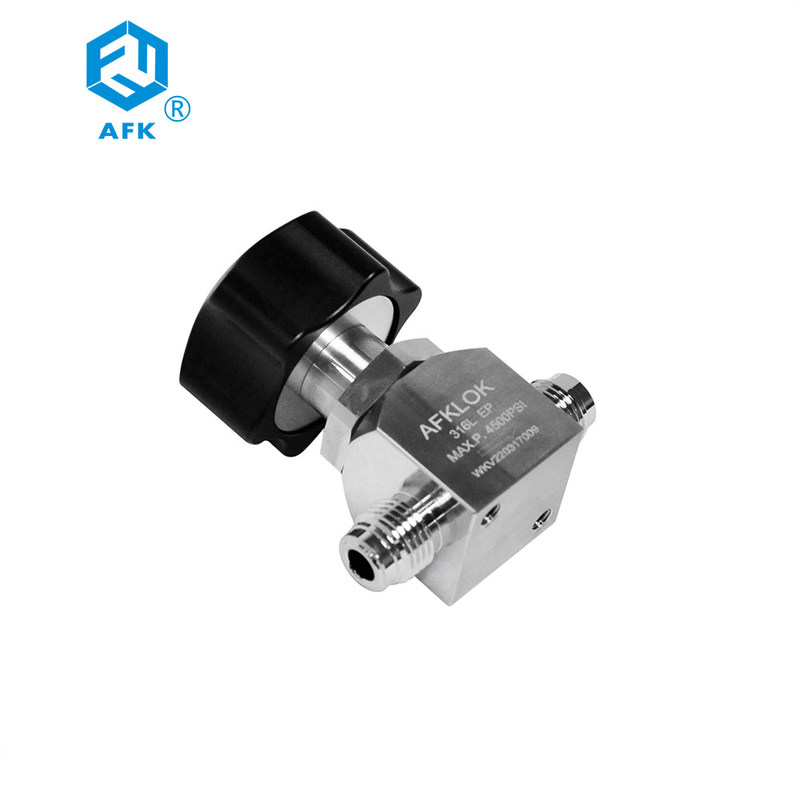

Alta pressione azionata pneumatica azionata manuale della valvola a diaframma per flusso grande
Contattimi gratis campioni e buoni.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xDettagli
| Materiale | Acciaio inossidabile, SS316L | Media | Gas |
|---|---|---|---|
| Potere | Manuale | Pressione | Alta pressione |
| Struttura | Diaframma | Applicazione | Industriale |
| Standard o non standard | Norma | Tipo | Tipo del diaframma |
| Materiale del corpo | Acciaio inossidabile | DIMENSIONE | 1/4,1/2 |
| Nome di prodotto | Valvola a diaframma azionata manuale | ||
| Evidenziare | Valvola a diaframma azionata pneumatica azionata manuale,Valvola a diaframma azionata pneumatica ad alta pressione,Valvola a diaframma ad alta pressione di grande flusso |
||
Descrizione di prodotto
Per grande la guarnizione ad alta pressione di acciaio inossidabile di vuoto di flusso AFK il manuale ha azionato la resistenza della corrosione della valvola a diaframma
|
Caratteristiche della valvola a diaframma azionata manuale 1. La pressione di esercizio massima può raggiungere 31mpa 2. Completamente ha avvolto la progettazione della sede valvola, con anti abilità superiore di inquinamento e di espansione 3. Il diaframma della lega del cobalto del nichel ha più alta resistenza della corrosione e della durevolezza 4. La rugosità standard è Ra0 venticinque μ la m. (SEDERE del grado), o μ la m. (grado dell'elettrolucidatura Ra0 tredici del PE) facoltativo 5. Tasso di perdita della prova dell'elio < 1x10-9 STD cm3/S 6. Gli azionatori pneumatici sono disponibili 7. Il tempo di impiego della valvola pneumatica può raggiungere 100000 volte |
|
Oggetto | Descrizione della parte | Materiale |
| 1 | maniglia | Di alluminio | |
| 2 | Azionatore | Di alluminio | |
| 3 | Gambo di valvola | 304 SS | |
| 4 | Cofano | S17400 | |
| 5 | Dado del cofano | 316 SS | |
| 6 | Bottone | Ottone | |
| 7 | Diaframma | Lega del cobalto del nichel | |
| 8 | Sede valvola | PCTFE | |
| 9 | Corpo di valvola | 316L SS |
| WV4H | |||||||
| 6L | La TW | 4 | MR4 | Tipo esecutivo | Processo di pulizia | ||
| materiale del corpo | La TW: giunto del tubo SWL di pollice | 4:1/4» | Tipo dello sbocco | Dimensione dello sbocco | maniglia | Standard (SEDERE del grado) | |
| 6L: 316L SS | SIG.: Giunto del filo maschio MCR | Stessi come entrata | C: Normalmente chiuso pneumatico | O2: Pulizia dell'ossigeno | |||
| 6LV: 316L VARIETÀ | Franco: Giunto del filo femminile MCR | O: Normalmente aperto pneumatico | PE: Elevata purezza ultra (grado del PE) | ||||
| 6LW: 316L VIM-VAR | TF: giunto del OD di pollice | ||||||
| FNS: Femmina del NPT | |||||||
| Dati di flusso: ℃ di Air@ 21℃ (70℉) Water@16 (60℉) | |||
| 1 | perdita di pressione della barra massima di pressione d'aria (psig) | aria (I/min) | acqua (I/min) |
| 2 | 0.68(10) | 64 | 2,4 |
| 3 | 3.4(50) | 170 | 5,4 |
| 4 | 6.8(100) | 300 | 7,6 |
| numero di ordine di base | tipo di porta e dimensione | dimensione dentro. (millimetro) | |||
| B | C | L | |||
| WV4H-6L-TW4- | 1/4" - metropolitana-w | 0,44 (11,2) | 0,3 (7,6) | 1,12 (28,6) | 1,81 (45,9) |
| WV4H-6L-FR4- | 1/4" - FA-MCR | 0,44 (11,2) | 0,86 (21,8) | 1,12 (28,6) | 2,85 (72,3) |
| WV4H-6L-MR4- | 1/4" - MA-MCR1/4 | 0,44 (11,2) | 0,58 (14,9) | 1,12 (28,6) | 2,24 (57,0) |
| WV4H-6L-TF4- | OD | 0,44 (11,2) | 0,70 (17,9) | 1,12 (28,6) | 2,54 (64,4) |
| numero di ordine di base | tipo di porta e dimensione | dimensione dentro. (millimetro) | ||||
| B | C | D | L | |||
| WV4H-6L-TW4- | 1/4" - metropolitana-w | 0,44 (11,2) | 0,3 (7,6) | 1,12 (28,6) | 0,3 (7,6) | 1,74 (44,2) |
| WV4H-6L-TF4- | 1/4" OD | 0,44 (11,2) | 0,70 (17,9) | 1,12 (28,6) | 0,3 (7,6) | 2,54 (64,4) |
| WV4H-6L-FR4- | 1/4" - FA-MCR | 0,44 (11,2) | 0,86 (21,8) | 1,12 (28,6) | 0,86 (21,8) | 2,78 (70,6) |
| WV4H-6L-MR4- | 1/4" - MA-MCR1/4 | 0,44 (11,2) | 0,62 (15,7) | 1,12 (28,6) | 0,62 (15,7) | 2,24 (57,0) |
FAQ
Q. Siete produttore?
A. Sì, siamo produttore.
Q.What è termine d'esecuzione?
A.3-5days. 7-10 giorni per 100pcs
Q. Come ordino?
A.You può ordinarlo direttamente da Alibaba o inviarci un'indagine. Vi risponderemo entro 24 ore
Q. Avete di certificati?
Abbiamo certificato del CE.
Q. Che materiali avete?
la lega di alluminio e l'ottone cromato sono disponibili. L'immagine indicata è ottone cromato. Se avete bisogno dell'altro materiale, i pls ci contattano.
