Dettagli del prodotto
Luogo di origine: Guangdong, Cina (continentale)
Marca: AFK
Certificazione: CE
Numero di modello: R11-B
Termini di pagamento e di spedizione
Quantità di ordine minimo: 1 Set / Sets
Prezzo: negoziabile
Imballaggi particolari: In cartone. È su vostra richiesta.
Capacità di alimentazione: 2000 Set o imposta al mese
materiale del corpo: |
ottone d'ottone e nichelato, acciaio inossidabile 316L |
Struttura: |
Diaframma |
Media applicabili: |
gas: ossigeno, azoto, idrogeno, elio, CO2 ecc… |
Pressione di entrata massima: |
3000psi, 500psi. Altri sono realizzabili. |
campo di pressione dello sbocco: |
0~25, 0~50, 0~100, 0~250, 0~500psi. |
Collegamento dell'entrata: |
1/4" NPTF, 1/4" NPTM, 1/4" puntale, G5/8, CGA320, CGA540, CGA580 |
Collegamento dello sbocco: |
1/4" NPTF, 1/4" NPTM, 1/4" puntale, puntale di 6mm, puntale di 8mm, sbavatura |
Temperatura: |
-10~+74°C (- 40~+165°F) |
Cv: |
0,08 |
Facoltativo: |
Montaggio di pannello, valvola a sfera, valvola a spillo |
materiale del corpo: |
ottone d'ottone e nichelato, acciaio inossidabile 316L |
Struttura: |
Diaframma |
Media applicabili: |
gas: ossigeno, azoto, idrogeno, elio, CO2 ecc… |
Pressione di entrata massima: |
3000psi, 500psi. Altri sono realizzabili. |
campo di pressione dello sbocco: |
0~25, 0~50, 0~100, 0~250, 0~500psi. |
Collegamento dell'entrata: |
1/4" NPTF, 1/4" NPTM, 1/4" puntale, G5/8, CGA320, CGA540, CGA580 |
Collegamento dello sbocco: |
1/4" NPTF, 1/4" NPTM, 1/4" puntale, puntale di 6mm, puntale di 8mm, sbavatura |
Temperatura: |
-10~+74°C (- 40~+165°F) |
Cv: |
0,08 |
Facoltativo: |
Montaggio di pannello, valvola a sfera, valvola a spillo |

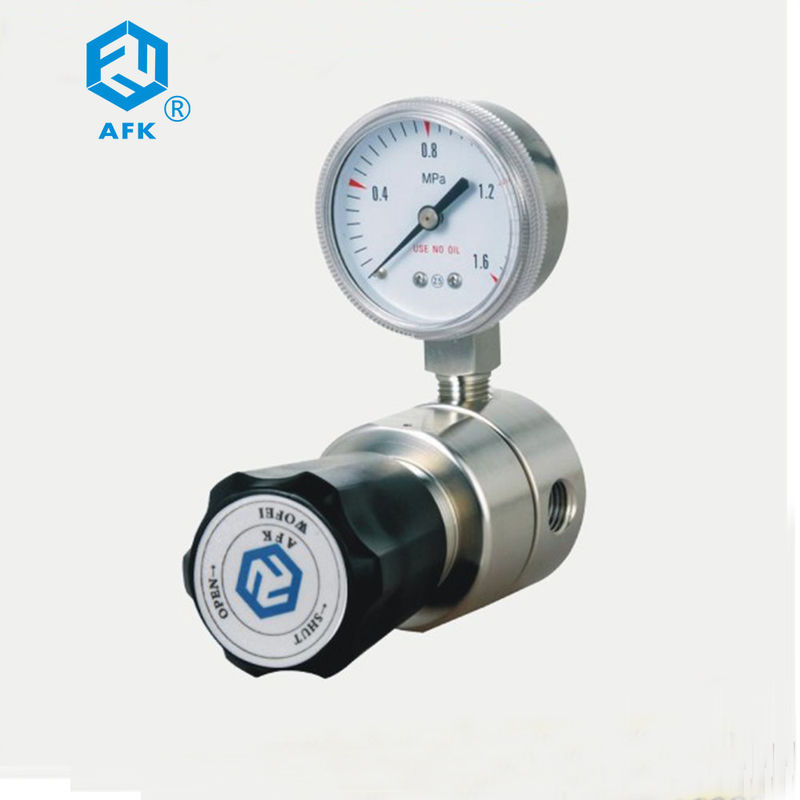

acquario del regolatore di pressione di CO2 del cilindro CGA320 dell'entrata
|
Lista materiale
|
Dati di Tenchnical
|
||
|
Corpo |
316L, ottone
|
Pressione di entrata massima
|
500, 3000 psig
|
|
Tetto
|
316L, ottone
|
Pressione dello sbocco
|
0~25, 0~50, 0~100, 0~250, 0~500 psig
|
|
Diaframma
|
316L
|
Pressione di prova
|
1,5 volte di pressione stimata massima
|
|
Maglia del filtro
|
316L (10μm)
|
Temperatura di lavoro
|
-40°F-+165°F (- 40°C-+74°C)
|
|
Sede valvola
|
PCTFE, PTFE, Vaspel
|
Tasso di perdita
|
2*10-8 bancomat cc/sec lui
|
|
A molle
|
316L
|
Cv
|
0,08
|
|
Palo di regolamento del disco della valvola
|
316L
|
Filo del corpo
|
1/4" NPT (F)
|
1) Ad un solo stadio riduca la struttura.
2) Utilizzi la duro guarnizione fra il corpo ed il diaframma
3) Filo del corpo: 1/4" NPT (F)
4) Facile spazzare dentro il corpo
5) Interno della maglia del filtro
6) Pannello montabile o fissato al muro
INFORMAZIONI DI ORDINAZIONE
| R11 | L | B | D | F | G | 00 | 00 | P |
| Oggetto |
Corpo Materia |
Foro del corpo |
Entrata pressione |
Sbocco pressione |
Manometro | Dimensione dell'entrata | Dimensione dello sbocco | segno |
| R11 | L: 316 | D: 3000 PSI | F: 0-500 PSI | G: Calibro del MPa | 00:1/4 «NPT (F) | 00: 1/4" NPT (F) | P: Montaggio di pannello | |
| B: Ottone | B | E: 2200 PSI | G: 0-250 PSI | 01:1/4 «NPT (m) | 01: 1/4" NPT (M) | N: Valvola a spillo | ||
| D | F: 500 PSI | l: 0-100 PSI | P: Calibro barra/di psig | 23: CGA330 | 10:1/8 «OD | N: Valvola a spillo | ||
| G | K: 0-50 PSI | 24: CGA350 | 11:1/4 «OD | D: Valvola a diaframma | ||||
| J | L: 0-25 PSI | W: Nessun calibro | 28: CGA660 | 12:3/8 «OD | ||||
| M. | 28: CGA660 | 15:6mm OD | ||||||
| 30: CGA590 | 16:8mm OD | |||||||
| 52: G5/8 «- RH (F) | ||||||||
| 63: W21.8-14H (F) | ||||||||
| 64: W21.8-14LH (F) |
Campo di applicazione
Profilo aziendale
Il mio caro amico, se volete conoscere più circa i nostri prodotti, inviarmi l'indagine o il email, vi risponderemo entro 24 ore!
Le seguenti informazioni dovrebbero essere incluse nella vostra indagine:
1. Pressione di esercizio reale dell'entrata
2. Pressione di esercizio reale dello sbocco
3. Conenction e dimensione dell'entrata
4. Conenction e dimensione dello sbocco
5. Materiale: acciaio inossidabile d'ottone o
6. Se avete requisiti speciali di portata, indichilo prego.
7. Quantità
Note: Le gamme di manometri, il connettore dell'entrata, portagomma possono essere fornite conciliando i vostri requisiti. Scriva prego le descrizioni di cui sopra possibili quanto potete. Se non potete la confermaste al momento, appena per inviarci l'indagine, noi anche potete raccomandare il nostro modello regolare per voi.
