Dettagli del prodotto
Luogo di origine: Guangdong, Cina (continentale)
Marca: AFK
Certificazione: CE
Numero di modello: ME
Termini di pagamento e di spedizione
Quantità di ordine minimo: 1 Piece / Pieces
Prezzo: negoziabile
Imballaggi particolari: Dentro la borsa trasparente dei pp, piccola scatola, cartone esterno.
Capacità di alimentazione: 2500 pezzo/pezzi alla settimana
Tipo: |
T |
Materiale: |
Acciaio inossidabile |
Tecniche: |
Forgiato |
Collegamento: |
la femmina, puntale maschio e doppio, tubo, ha saldato |
Forma: |
Uguale |
Codice capo: |
Esagono |
Liquido applicabile: |
azoto, idrogeno, ossigeno, l'argon, ammoniaca, propano, aria ed altri gas |
Campo di pressione di lavoro: |
0-3000psig |
DIMENSIONE: |
1/8", 1/4", 3/8", 1/2», 3/4", 1", 4mm, 6mm, 8mm, 10mm, 12mm |
Forma del corpo: |
unione diritta, 90degree gomito, T (3 modo), incrocio (modo 4) |
Tipo: |
T |
Materiale: |
Acciaio inossidabile |
Tecniche: |
Forgiato |
Collegamento: |
la femmina, puntale maschio e doppio, tubo, ha saldato |
Forma: |
Uguale |
Codice capo: |
Esagono |
Liquido applicabile: |
azoto, idrogeno, ossigeno, l'argon, ammoniaca, propano, aria ed altri gas |
Campo di pressione di lavoro: |
0-3000psig |
DIMENSIONE: |
1/8", 1/4", 3/8", 1/2», 3/4", 1", 4mm, 6mm, 8mm, 10mm, 12mm |
Forma del corpo: |
unione diritta, 90degree gomito, T (3 modo), incrocio (modo 4) |

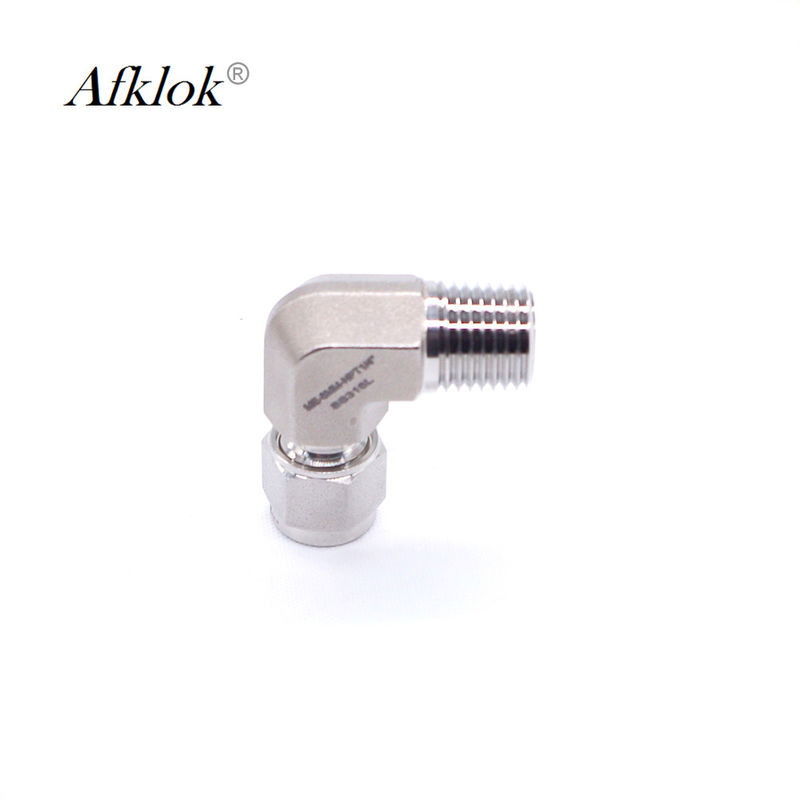

tubo industriale del connettore maschio di dimensione dell'accessorio per tubi
Modelli l'istruzione
Istruzione del collegamento
Caratteristica
| Gomito maschio (frazionario) | ||||||||||
| Metropolitana OD di T | Dimensione maschio del tubo di PT-NPT | Numero di catalogo | B | C | D | E | F | G | H | |
| 1/16 | 1/8 | ME-005-1 | 19,1 | 10 | 18,1 | 8,6 | 1 | 10 | 10 | 15,2 |
| 1/16 | 1/4 | ME-005-2 | 21,8 | 13 | 21,6 | 8,6 | 1 | 14 | 10 | 18,0 |
| 1/8 | 1/8 | ME-01-1 | 23,6 | 10 | 18,1 | 12,7 | 3 | 12 | 10 | 17,0 |
| 1/8 | 1/4 | ME-01-2 | 24,6 | 13 | 22,2 | 12,7 | 3 | 14 | 10 | 18,0 |
| 1/8 | 3/8 | ME-01-3 | 28,4 | 14 | 26,8 | 12,7 | 3 | 17 | 10 | 21,8 |
| 1/8 | 1/2 | ME-01-4 | 31,3 | 17 | 32,7 | 12,7 | 3 | 22 | 10 | 24,7 |
| 3/16 | 1/8 | ME-015-1 | 25,4 | 10 | 19,1 | 13,7 | 3 | 12 | 12 | 18,8 |
| 3/16 | 1/4 | ME-015-2 | 25,4 | 13 | 22,2 | 13,7 | 3 | 14 | 12 | 18,6 |
| 1/4 | 1/8 | ME-02-1 | 27,0 | 10 | 19,1 | 15,3 | 5 | 12 | 14 | 19,6 |
| 1/4 | 1/4 | ME-02-2 | 27,0 | 13 | 22,2 | 15,3 | 5 | 14 | 14 | 19,6 |
| 1/4 | 3/8 | ME-02-3 | 29,7 | 14 | 26,0 | 15,3 | 5 | 17 | 14 | 22,4 |
| 1/4 | 1/2 | ME-02-4 | 31,8 | 17 | 31,0 | 15,3 | 5 | 22 | 14 | 24,4 |
| 3/8 | 1/8 | ME-03-1 | 30,5 | 10 | 21,1 | 16,8 | 6 | 17 | 17 | 21,3 |
| 3/8 | 1/4 | ME-03-2 | 30,5 | 13 | 24,2 | 16,8 | 8 | 17 | 17 | 21,3 |
| 3/8 | 3/8 | ME-03-3 | 31,2 | 14 | 26,0 | 16,8 | 8 | 17 | 17 | 23,1 |
| 3/8 | 1/2 | ME-03-4 | 33,3 | 17 | 31,0 | 16,8 | 8 | 22 | 17 | 26,0 |
| 1/2 | 1/8 | ME-04-1 | 36,1 | 10 | 25,7 | 22,8 | 10 | 22 | 22 | 26,0 |
| 1/2 | 1/4 | ME-04-2 | 36,1 | 13 | 27,0 | 22,8 | 10 | 22 | 22 | 26,0 |
| 1/2 | 3/8 | ME-04-3 | 36,1 | 14 | 29,0 | 22,8 | 10 | 22 | 22 | 26,0 |
| 1/2 | 1/2 | ME-04-4 | 36,1 | 17 | 31,0 | 22,8 | 10 | 22 | 22 | 26,0 |
| 1/2 | 3/4 | ME-04-6 | 40,0 | 19 | 36,8 | 22,8 | 10 | 27 | 22 | 29,7 |
| 1/2 | 1 | ME-04-8 | 45,3 | 22 | 45,2 | 22,8 | 10 | 34 | 22 | 35,2 |
| 5/8 | 3/8 | ME-05-3 | 38,1 | 14 | 30,0 | 24,4 | 12 | 24 | 27 | 27,9 |
| 5/8 | 1/2 | ME-05-4 | 38,1 | 17 | 33,1 | 24,4 | 12 | 24 | 27 | 27,9 |
| 5/8 | 3/4 | ME-05-6 | 40,0 | 19 | 36,8 | 24,4 | 12 | 27 | 27 | 29,7 |
| 3/4 | 1/2 | ME-06-4 | 40,0 | 17 | 34,8 | 24,4 | 15 | 27 | 30 | 29,7 |
| 3/4 | 3/4 | ME-06-6 | 40,5 | 19 | 36,8 | 24,4 | 15 | 27 | 30 | 29,7 |
| 1 | 3/4 | ME-08-6 | 49,0 | 19 | 41,7 | 31,3 | 21 | 34 | 38 | 36,8 |
| 1 | 1 | ME-08-8 | 49,0 | 22 | 44,5 | 31,3 | 21 | 34 | 38 | 36,8 |
Q1. Che prodotti potete fornire?
Oggetto: Montaggi di compressione (collegamenti), montaggi idraulici, montaggi di tubo, valvole a sfera, valvole a spillo ecc.
Il mio caro amico, se volete conoscere più informazioni sui nostri prodotti quali la dimensione ed il disegno di dimensione, gentilmente ci invia l'indagine o email, vi risponderemo entro 24 ore!
Fornisca prego i seguenti parametri nella vostra indagine il maggior numero possibile:
1. Modello no. O descriva la forma: unione diritta, gomito di 90°, T (3 modo), incrocio (modo 4)
2. Collegamento: Infilata maschio del NPT, infilata femminile del NPT, puntale, saldato, tubo, sbavatura del tubo flessibile.
3. Materiale: SS316, SS304
4. Liquido: che liquido è usato per? Gas, olio?
5. Pressione di esercizio reale
6. Quantità
Consigli prego no. di modello o descriva che genere di montaggi vi fa per avere bisogno di, quindi possiamo inviargli il modello e la citazione esatti.
Per esempio,
A. UT, puntale del tubo di 1/2», SS316, 100pcs.
Unione diritta del B., barb* 1/4" del tubo flessibile di 8mm maschio del NPT, azoto, 2000psi, SS316, 100pcs.
Il C. un gomito da 90 gradi, un'estremità è 3/8" filo maschio del NPT, l'altra è doppio puntale di 6mm (direttamente collegato al tubo), idrogeno, 1500psi, SS316, 100pcs.
