Dettagli del prodotto
Luogo di origine: La CINA
Marca: AFK
Certificazione: PCE
Numero di modello: R11
Termini di pagamento e di spedizione
Quantità di ordine minimo: 1
Prezzo: negoziabile
Imballaggi particolari: Di legno
Tempi di consegna: 1week
Termini di pagamento: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Capacità di alimentazione: 500pc
Materiale: |
Acciaio inossidabile, ottone, SS304 |
Dimensione del porto: |
1/4" |
Media: |
Gas |
Dimensione: |
1/4" NPT |
Materiale: |
Acciaio inossidabile, ottone, SS304 |
Dimensione del porto: |
1/4" |
Media: |
Gas |
Dimensione: |
1/4" NPT |
Applicazione del prodotto
Si applica al terminale del gasdotto, di facile impiego e controlla il flusso del gas. La pressione massima dell'input può raggiungere 20.7mpa (3000psi), la resistenza della corrosione, prova dell'assemblea dell'officina, adatte puliti a laboratorio, ad analisi di gas e ad altro uso di grande purezza del gas.
Materiali strutturali
| Matrice del riduttore: | acciaio inossidabile |
| Sede valvola: | Unità di elaborazione, PTFE, PCTFE |
| Collegamento della presa d'aria del pannello: | 1 / 4" AFK, 1/4" FSR, 1/2 “FSR |
| Collegamento dello sbocco del pannello: | 1 / 4" AFK, 1/4" FSR |
| Corpo della valvola a diaframma: | acciaio inossidabile |
Caratteristiche strutturali

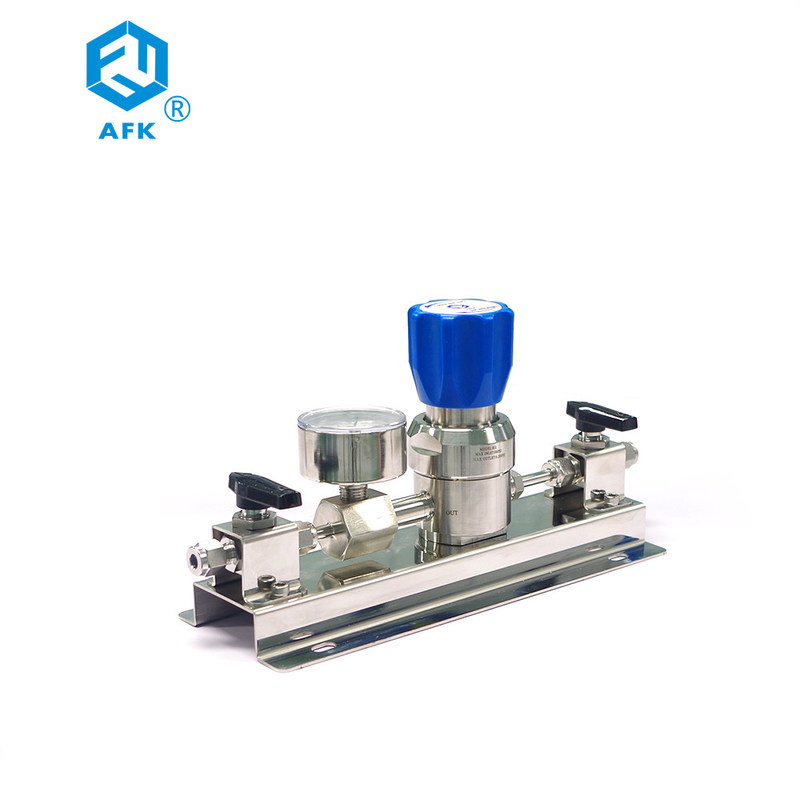

La valvola è fornita di riduttore di pressione R11 e di valvola a sfera ad alta pressione
La prova di pressione e la prova di tenuta sono effettuate per la conduttura
Fissato al muro, di facile impiego. La sicurezza è garantita
Il riduttore e la conduttura di pressione sono stati sottoposti a prova di pressione e prova di tenuta
2' manometro di acciaio inossidabile, ha letto chiaramente
parametro tecnico
| Pressione di assunzione massima: | 3000,2200psi |
| Pressione massima dello sbocco: | 25, 50,100,150,250psi |
| Temperatura di lavoro: | - 40 ℃ ~ ℃ 230 |
| Flusso: | vedi il curveLeakage di flusso |
| tasso di riduttore di pressione: | 2x10-8 atm.cc/sec lui |
| Cv: | 0,14 |
Guida d'ordinazione
| WL4 2 1 S H 5 1 - N2 | |||||||
| Serie tipo dello sbocco Tipo di interfaccia dell'entrata corpo pressione del nput pressione dello sbocco Calibro Opzioni del gas | |||||||
| Wl4: gruppo della valvola di riduzione della pressione secondario terminale |
giunto della pagoda di 1:6mm swagelok di 2:1/4» giunto della pagoda di 3:8mm swagelok di 4:3/8» giunto della pagoda di millimetro di 5:10 6: swagelok di 1/2» 7: Altro |
saldatura di 1:1/4» saldatura di 3:3/8» 5: saldatura di 1/2» swagelok di 7:1/4» swagelok di 8:3/8» 9: swagelok di 1/2» 10: Altro |
S: acciaio inossidabile C: Barss |
H: 1000psi M.: 500psi L: 300psi O: Altro |
1:25 PSI 2:50 PSI 3:100psi 4:150psi 5:250psi 6: Altro |
1: Mpa 2: Antivari/PSI 3: PSI/Kpa 4: Altro |
Spazio in bianco: nessun segno del gas N2: Azoto O2: ossigeno H2: idrogeno C2H2: acetilene CH4: metano L'AR: l'argon LUI: elio ARIA: aria |
