Dettagli del prodotto
Luogo di origine: La Cina
Marca: AFK
Certificazione: CE
Numero di modello: R11
Termini di pagamento e di spedizione
Quantità di ordine minimo: 1
Prezzo: negoziabile
Imballaggi particolari: Imballaggio di Expotrt
Tempi di consegna: 1week
Termini di pagamento: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Capacità di alimentazione: 1000pc
Materiale: |
Acciaio inossidabile, SS304/SS316L, 316 |
Garanzia: |
1 anno |
Sbocco: |
0~25,0~50,0~100,0~250,0~500psig |
Cv: |
0,08 |
Entrata: |
500,3000psig |
Temperatura applicabile: |
-40℃~230℃ |
Materiale: |
Acciaio inossidabile, SS304/SS316L, 316 |
Garanzia: |
1 anno |
Sbocco: |
0~25,0~50,0~100,0~250,0~500psig |
Cv: |
0,08 |
Entrata: |
500,3000psig |
Temperatura applicabile: |
-40℃~230℃ |

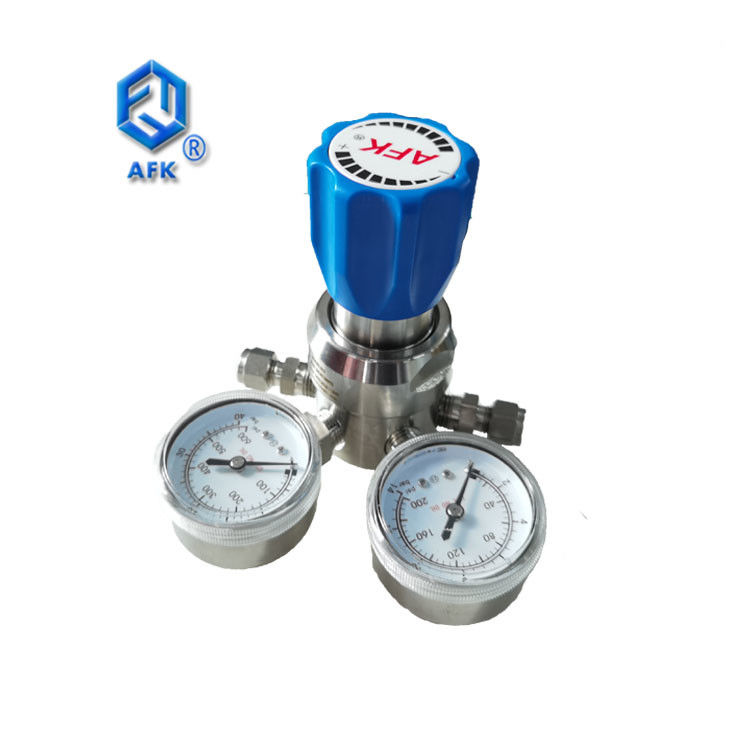

Il regolatore di pressione di acciaio inossidabile di serie R11 è diaframma ad un solo stadio, uscita inossidabile del diaframma della struttura di vuoto. Ha la struttura di riduzione della pressione del pistone, pressione costante dello sbocco, pricipalmente usate per alta pressione dell'input, adatte a gas purificato, a gas corrosivo ecc.
| CARATTERISTICHE DEL PROGETTO | APPLICAZIONI TIPICHE |
| Ad un solo stadio riduca la struttura | Laboratorio |
| Utilizzi la duro guarnizione fra il corpo ed il diaframma | Cromatografo a gas |
| Filo del corpo: 1/4" NPT (F) | Laser a gas |
| Facile spazzare dentro il corpo | Bus del gas |
| Interno della maglia del filtro | Olio e undustry chimico |
| Pannello montabile o fissato al muro | Strumentazione provata |
| R11 | L | B | B | D | G | 00 | 02 | P |
| Oggetto | Materiale del corpo | Foro del corpo | Pressione di entrata |
Sbocco Pressione |
Manometro |
Entrata dimensione |
Sbocco dimensione |
Segno |
| R11 | L: 316 | D: 3000 PSI | F: 0-500psig | G: Calibro del Mpa | ″ DI 00:1/4 NPT (F) | ″ DI 00:1/4 NPT (F) | P: Montaggio di pannello | |
| B: Ottone | B | E: 2200 PSI | G: 0-250psig | P: Psig/calibro di Antivari | ″ DI 01:1/4 NPT (M) | ″ DI 01:1/4 NPT (M) | R: Con la valvola a sfera | |
| D | F: 500 PSI | K: 0-50pisg | W: Nessun calibro | 23: CGGA330 | ″ OD di 10:1/8 | N: L'ago partorisce | ||
| G | L: 0-25psig | 24: CGGA350 | ″ OD di 11:1/4 | D: Valvola di Diaphregm | ||||
| J | 27: CGGA580 | ″ OD di 12:3/8 | ||||||
| M. | 28: CGGA660 | 15:6mm OD | ||||||
| 30: CGGA590 | 16:8mm OD | |||||||
| 52: G5/8 ″ - RH (F) | ||||||||
| 63: W21.8-14H (F) | ||||||||
| 64: W21.8-14LH (F) |
| SPECIFICAZIONE | |
| Pressione di entrata massima: | 500,3000psi |
| Pressione dello sbocco: | 0~25,0~50,0~100,0~250, 0~500 psig |
| Pressione di prova: | 1,5 volte di pressione stimata massima |
| Tem di lavoro: | -40℉~+446℉ (- 40℃~+230℃) |
| Tasso di perdita: | sec di cc di bancomat 2*10-8 lui |
| Cv: | 0,08 |
| MATERIALE | |
| Corpo: | 316L, ottone |
| Tetto: | 316L, ottone |
| Diaframma: | 316L |
| Maglia del filtro: | 316L (10U m) |
| Sede valvola: | PCTFE, PTFE, Vespel |
| A molle: | 316L |
| Palo di regolamento del disco della valvola: | 316L |
