Dettagli del prodotto
Luogo di origine: La Cina
Marca: AFK
Certificazione: CE
Numero di modello: NV33
Termini di pagamento e di spedizione
Quantità di ordine minimo: 1~10
Prezzo: negoziabile
Imballaggi particolari: Imballaggio di Expotrt
Tempi di consegna: 1week
Termini di pagamento: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Capacità di alimentazione: 3000pc
Materiale: |
Acciaio inossidabile, SS304 |
Dimensione del porto: |
1/8 "1/4" 3/8 "1/2" |
Pressione: |
Alta pressione |
Temperatura dei media: |
ad alta temperatura |
Standard o non standard: |
Norma |
Media: |
Gas |
Dimensione: |
3/4", 1/4" NPT |
Tipo della valvola: |
modo 2 |
Materiale: |
Acciaio inossidabile, SS304 |
Dimensione del porto: |
1/8 "1/4" 3/8 "1/2" |
Pressione: |
Alta pressione |
Temperatura dei media: |
ad alta temperatura |
Standard o non standard: |
Norma |
Media: |
Gas |
Dimensione: |
3/4", 1/4" NPT |
Tipo della valvola: |
modo 2 |
CARATTERISTICHE
PROVA

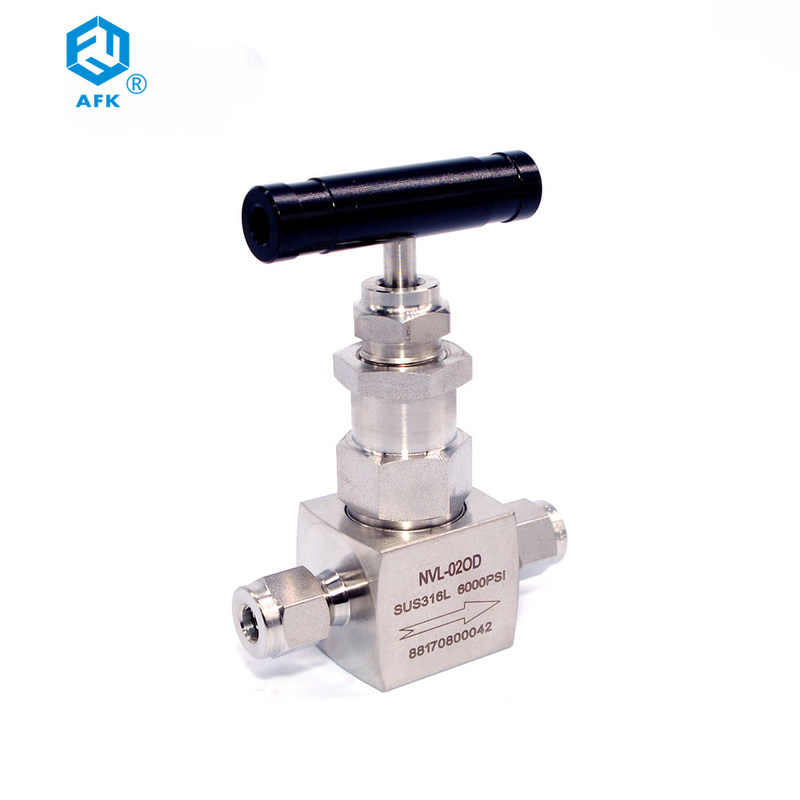

Ogni valvola a spillo di serie di AFK è fabbrica provata con azoto a 1000 psig (69 barre).
LE VALUTAZIONI DI PRESSIONE DELLE VALVOLE CON LA FINE CONNESSIONE DI COMPRESSIONE DI JPE SONO DETERMINATE DAL MATERIALE DELLA TUBATURA E MURANO THICKNESS.FOR PIÙ INFORMAZIONI, SODDISFANNO VEDONO IL CATALOGO DELLA METROPOLITANA RTTING DI AFK.
MATERIALI DA IMBALLAGGIO & FARE PRESSIONE SULLE VALUTAZIONI DI TEMPERATURA
| Materiale del corpo | SS316/316L | |
| Materiale da imballaggio | TFM1600 | GRAFITE |
| Temperature.C («F) | Pressione di esercizio psig (barra) | |
| -53°C | 6000(413) | 6000(413) |
| 93(200) | 5160(355) | 5160(355) |
| 121(250) | 4910(338) | 4910(338) |
| 148(300) | 4660(321) | 4660(321) |
| 176(350) | 4470(307) | 4470(307) |
| 204(400) | 4280(294) | 4280(294) |
| 232(450) | 4130(284) | |
| 260(500) | 3980(274) | |
| 315(600) | 3760(259) | |
| 371(700) | 3600(248) | |
| 426(800) | 3460(238) | |
| 482(900) | 3280(225) | |
| 537(1000) | 3030(208) | |
| Materiale da imballaggio | Materiale del corpo | Valutazione di temperatura | |
| Stan Xrd | TFM1600 | SS316/316L | -53°C (- 65°F) ~ +210°C (410°F) |
| Facoltativo | GRAFITE | SS316/316L | -53*C (- 65*F)~ +537*C (1000°F) |
INFORMAZIONI DI ORDINAZIONE
| C | NV | 33- | S6- | 02 | T | D4 | ||
| CL ASSIFI-CA | NOME DI PRODOTTO | TIPO DELLA VALVOLA | MATERIALE | DIMENSIONE (FRAZIONARIO) |
DIMENSIONE (MRTRIC) |
TIPO DI COLLEGAMENTO | IMBALLAGGIO | ORIFIZIO |
| C: VALVOLA | NV: VALVOLA AD AGO | 1: FORGIATO | S6: SS316 | 02: 1/8* | 4:4mm | : ESTREMITÀ DELLA METROPOLITANA DI AFK | IMBALLAGGIO | D4: 4mm |
| S6 L: SS316L | 04: 1/4" | 6:6mm | SIG.: FILO DEL MASCHIO BSPT | IMBALLAGGIO | D6: 6mm | |||
| 06: 3/8* | 8:8mm | Franco: FILO FEMMINILE DI BSPT | D8: 8mm | |||||
| 08: 1/2» | 10: 10mm | MN: FILO DEL NPT DEL MASCHIO | D10: 10mm | |||||
| 12: 12mm | F-N: FILO FEMMINILE DEL NPT | D12: 12mm | ||||||
| 14:14 millimetro | BW: SALDATURA TESTA A TESTA | D15: 15mm | ||||||
| 15:15 millimetro | Interruttore: SALDATURA DELL'INCAVO | |||||||
| 16: 16mm | UW: SALDATURA DEL SINDACATO | |||||||
| 18:18 millimetro | ||||||||
| 20:20 millimetro | ||||||||
| 22:22 millimetro | ||||||||
| 25:25 millimetro | ||||||||
| 28:28 millimetro | ||||||||
| 32:2mm | ||||||||
| 34:34 millimetro | ||||||||
