Dettagli del prodotto
Luogo di origine: La Cina
Marca: AFK
Certificazione: CE
Numero di modello: NV
Termini di pagamento e di spedizione
Quantità di ordine minimo: 1~10
Prezzo: negoziabile
Imballaggi particolari: Imballaggio di Expotrt
Tempi di consegna: 1week
Termini di pagamento: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Capacità di alimentazione: 1000pc
Materiale: |
Acciaio inossidabile, SS304 |
Media: |
Gas, aria |
dimensione: |
1/2»---4" |
Tipo della valvola: |
modo 2 |
nome: |

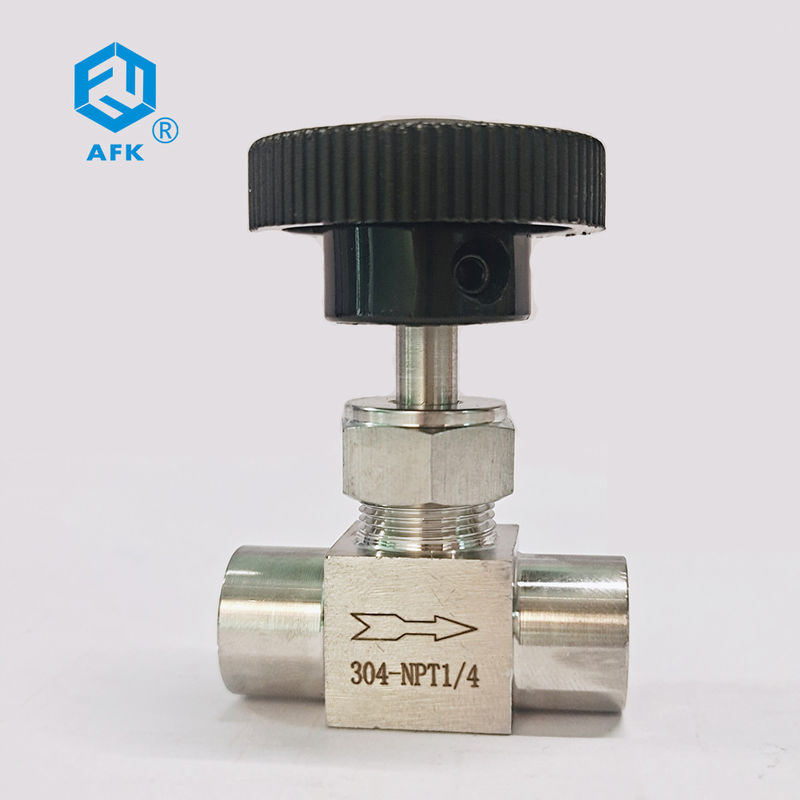

Valvola a spillo ad alta pressione |
Pressione di esercizio: |
6000psig |
Materiale: |
Acciaio inossidabile, SS304 |
Media: |
Gas, aria |
dimensione: |
1/2»---4" |
Tipo della valvola: |
modo 2 |
nome: |
Valvola a spillo ad alta pressione |
Pressione di esercizio: |
6000psig |
caratteristica
Il corpo di forgia ha valvole a spillo diritte di angolo e dirette da scegliere
Il corpo è fatto di acciaio inossidabile SS316/316L e la pressione di esercizio massima è 6000psig (413 barre) 37 a ℃ (10 (TF)
Pannello montabile
Norma tfm1600 materiale del riempitore
prova 100% di fabbrica
Tavola di selezione
| C | NV | 1 | 1 | S6- | 02 | T | ||
| Classificazione | Nome di prodotto | Tipo della valvola | Valvola Paterial | Materiale | Dimensione (frazionaria) | Dimensione (Mrtric) | Tipo di collegamento | Imballaggio |
| C: Valvola | NV: Ago Vlave | 1: Forgiato |
1: Modello in-linea |
S6: SS316
|
02:1/8»
|
4:4mm
|
: Estremità del tbue di AFK
|
T: TFM1600 |
| 2: Modello di angolo | S6: SS316L |
04:1/4»
|
6:6mm |
Franco: filo femminile del bspt
|
||||
|
06:3/8» |
8:8mm |
SIG.: filo maschio del bspt |
||||||
| 08: 1/2» |
10:10 millimetro |
MN: Filo del NPT del maschio |
||||||
| 12:12 millimetro | F-N: filo femminile del NPT |
Tavola di dimensione della valvola a spillo interna del filo
| Tipo | Connett. /Size | Orifizio | Dimensioni (millimetri) | ||||||||
| Entrata/sbocco | millimetro | In. | B | C | D | E | F | ||||
| Filo femminile | Frazione | 1/8" | 4 | 0,16 | 46 | 23 | 72,7 | 36 | 24,2 | 11,5 | |
| 1/4" | 4 | 0,16 | 46 | 23 | 72,7 | 36 | 24,2 | 11,5 | |||
| 3/8" | 6 | 0,24 | 52 | 26 | 86,5 | 50 | 28,4 | 13,0 | |||
