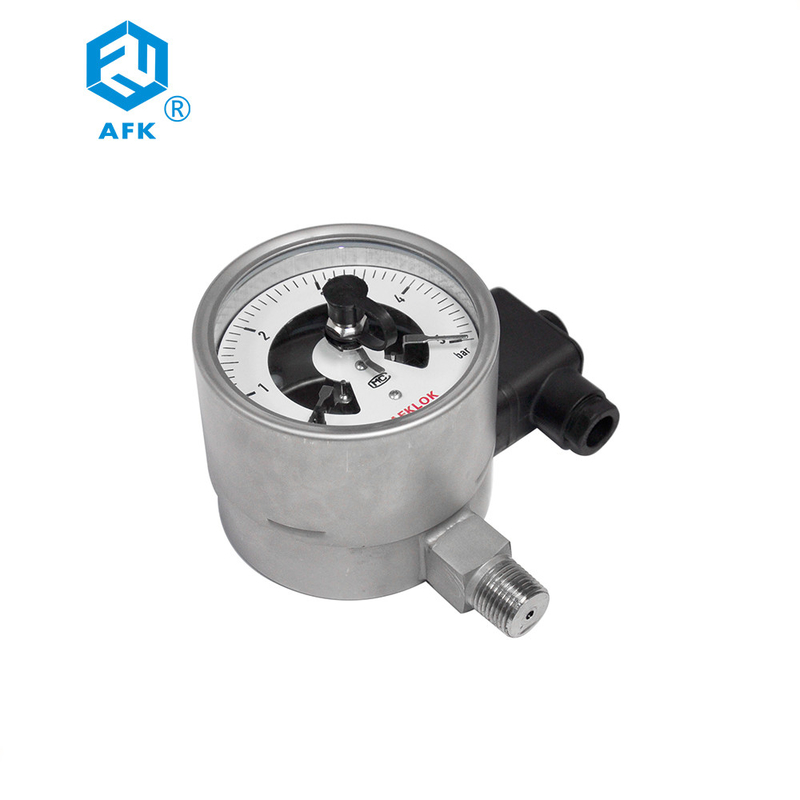

Collegamento maschio 304 100mm elettrico di acciaio inossidabile del manometro del contatto di AFK 5bar
Contattimi gratis campioni e buoni.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xMateriale | Acciaio inossidabile 304 | Collegamento | Maschio |
---|---|---|---|
colore | Nastro/giallo | Garanzia | 1 anno |
Pressione | 5bar | ||
Evidenziare | manometro elettrico del contatto 5bar,manometro elettrico del contatto del connettore di hosman,Manometro elettrico del contatto SS304 |
Produttore elettrico del manometro del contatto di pressione 0-5bar di acciaio inossidabile 304 100mm di AFK
Composizione dello strumento
Lo strumento è composto di sistema di misurazione, di circuito di segnalazione, di dispositivo ausiliario magnetico del contatto, di coperture, di dispositivo di regolazione e di scatola di giunzione (base della spina).
Principio di funzionamento di strumento
Sulla base della molla nel sistema di misura, sotto la pressione del medium misurato, l'estremità del tubo della molla è inseguita per produrre lo spostamento corrispondente di deformazione della molla. Per mezzo della barretta di tirata, è trasmessa ed amplificata dal meccanismo di trasmissione dell'ingranaggio ed il valore misurato è indicato sul quadrante uno per uno tramite l'indicazione sull'ingranaggio fisso (insieme al contatto). Allo stesso tempo, quando contatta con il contatto (superiore o limite inferiore) sul puntatore stabilito (rottura dinamica o chiusura dinamica), il circuito nel sistema di controllo può essere staccato o collegato, in modo da raggiungere lo scopo di controllo automatico e di invio dell'allarme del segnale.
Descrizione di prodotto
Forma dell'installazione | Modello anticorrosivo di acciaio inossidabile | Modello antiurto di acciaio inossidabile | Specifiche |
Installazione diretta radiale | YTX-100BF | YTNX-100BF | -0.1~250Mpa |
YTX-150BF | YNTX-150BF | ||
Installazione diretta assiale | YTX-100BFZ | YTNX-100BFZ | -0.1~250Mpa |
YTX-150BFZ | YTNX-150BFZ | ||
Incastonatura assiale | YTX-100BFZT | YTNX-100BFZT | -0.1~250Mpa |
YTX-150BFZT | YTNX-150BFZT | ||
Le specifiche della gamma sono come segue: (unità: MPa) Vuoto di pressione: -0.1~0/-0.1~0.06/-0.1~0.15/-0.1~0.3/-0.1~0.5/-0.1~0.9/-0.1~1.5/-0.1~2.4/-0.1~3.9MPa Pressione: 0~0.1/0~0.16/0~0.25/0~0.4/0~0.6/0~1/0~1.6/0~2.5/0~4/0~6/0~10/0~16/0~25/0~40/0~60/0~100/0~160/0~250MPa |
Specificazione
Il manometro elettrico del contatto è usato solitamente insieme ai dispositivi elettrici corrispondenti (quali il relè ed il contattore). Quando la pressione raggiunge il valore stabilito, chiuda il contatto e chiuda il circuito elettronico, in modo da raggiungere lo scopo di controllo automatico e della segnalazione.
Di modello/dimensione | B (millimetro) | D (millimetro) | faccia (millimetri) | d1 (millimetro) | d (millimetro) | |
Con l'anello di supporto | Diametro nominale 100mm | 140 | 132 | 114 | 100 | M20X1.5 o altre specifiche |
Diametro nominale 150mm | 150 | 178 | 166 | 149 |
Di modello/dimensione | (Millimetri) | B (millimetro) | C (millimetro) | D (millimetro) | d (millimetro) | |
Senza anello di supporto | Diametro nominale 100mm | 141 | 82 | 100 | 101 | M20X1.5 o altre specifiche |
Diametro nominale 160mm | 200 | 120 | 98 | 160 |
Specificazione e materiale | |
Norma esecutiva | JB/T9273-1997 |
campo di misura | 0.1Mpa minimo vacuum-0.1-0Mpa minimo |
vuoto massimo -0.1+3.9Mpa di pressione di maximum250Mpa | |
Accuratezza di indicazione | φ100/150mm, 1,6%. FS (1,0%. FS facoltativo) |
Fissazione dell'accuratezza | 4,0%. FS |
Numero dei contatti | 1 o 2 |
tensione di funzionamento | 380V. CA o 220V .DC |
Corrente massima | 1A |
potere massimo | 30VA |
Effetto di temperatura | Quando i cambiamenti del punto vincente di errore non non più di 20 ℃ del ± 5, la temperatura di servizio devia da ℃ 0,6%/10 |
Grado di protezione | IP65 IP67 |
Vetro dello strumento | Occhiali di protezione di vetro ordinari |
materiale del contatto | Lega di nichel d'argento |
Materiale di Shell | 304.SS |
Materiale bagnato | 304.SS/316.SS facoltativo |
Materiale del movimento | 304.SS |
Connettore elettrico | Connettore standard di hosman |
Dimensione del collegamento | M20X1.5 o a richiesta |
Interfaccia elettrica | M20X1.5 |
Precauzioni per uso del manometro
1. Lo strumento deve essere installato verticalmente. Durante l'installazione, dovrebbe essere stretto con una chiave di 17mm. Il caso non dovrebbe essere costretto per torcere. La collisione dovrebbe essere evitata durante il trasporto. 2. Lo strumento dovrebbe essere utilizzato alla temperatura ambiente - di ℃ 40-70. 3. La frequenza di vibrazione nel luogo di lavoro è più di meno di 25Hz e l'ampiezza è non non più di 1mm. 4. Durante l'uso, dovuto l'alta temperatura ambiente, il valore indicato dello strumento non ritorna a zero o il valore indicato supera la differenza, la spina a banana di sigillatura sulla parte superiore del caso può essere tagliato per collegare la cavità interna dello strumento con l'atmosfera. 5. La gamma dell'applicazione dello strumento sarà fra 1/3 e 2/3 del limite superiore. 6. il dispositivo di isolamento si aggiungerà quando misura il medium corrosivo, il medium possibile di cristallizzazione ed il medium con di grande viscosità. 7. Lo strumento sarà verificato frequentemente (almeno una volta ogni tre mesi). Se qualunque errore è trovato, sarà riparato a tempo. 8. Se lo strumento è trovato invalido o nocivo dovuto qualità di fabbricazione difficile nell'anno mezzo a partire dalla data della consegna, la società sarà responsabile della riparazione o della sostituzione.
