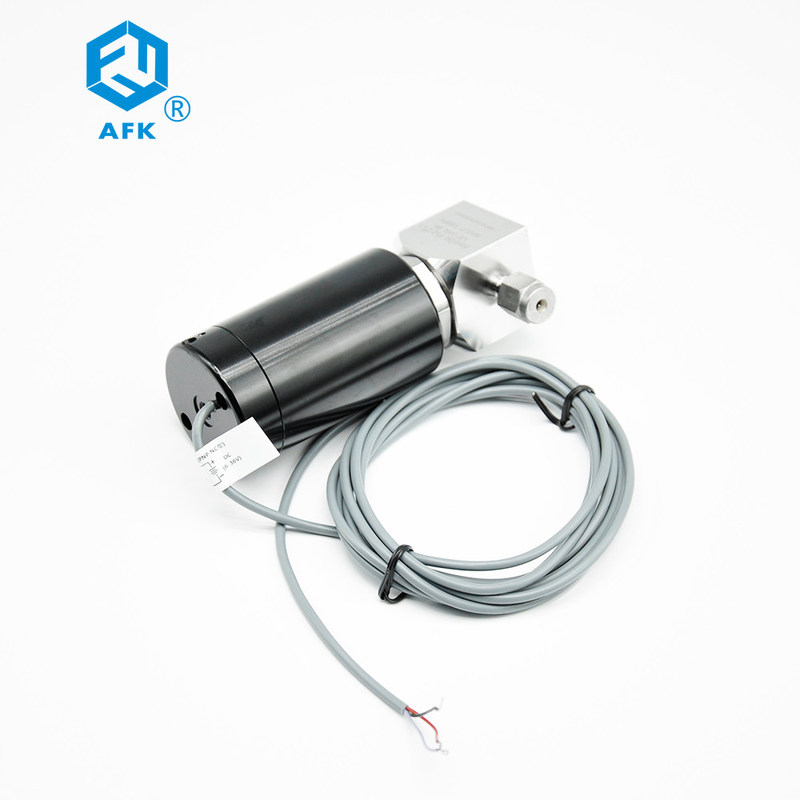

Pressione alta a 1/4 pollici pneumatica della valvola a diaframma di acciaio inossidabile del gas di elevata purezza

Dettagli del prodotto

Luogo di origine: La Cina

Marca: AFK

Certificazione: CE

Numero di modello: dv

Termini di pagamento e di spedizione

Quantità di ordine minimo: 1

Prezzo: negoziabile

Imballaggi particolari: Imballaggio speciale

Termini di pagamento: L/C, D/A, D/P, T/T, Western Union, MoneyGram

Capacità di alimentazione: 5000pcs

Fate del vostro meglio Prezzo
Contatta ora
Specificità
Evidenziare:

Valvola a diaframma pneumatica ad alta pressione

,

Valvola a diaframma pneumatica a 1/4 pollici

,

Valvola a diaframma pneumatica di acciaio inossidabile

Media:
Gas
Materiale:
Acciaio inossidabile 316
Certificato:
CE ISO9001
Collegamento:
1/4' NPT F
Nome di prodotto:
Valvola a diaframma pneumatica
Pressione di esercizio:
13Mpa
MOQ:
pc 1
Dimensione del porto:
1/4
Media:
Gas
Materiale:
Acciaio inossidabile 316
Certificato:
CE ISO9001
Collegamento:
1/4' NPT F
Nome di prodotto:
Valvola a diaframma pneumatica
Pressione di esercizio:
13Mpa
MOQ:
pc 1
Dimensione del porto:
1/4
Descrizione
Pressione alta a 1/4 pollici pneumatica della valvola a diaframma di acciaio inossidabile del gas di elevata purezza

Caratteristiche
La pressione di esercizio massima può raggiungere 31mpa
▶Completamente ha avvolto la progettazione della sede valvola, con anti espansione superiore ed anti abilità di inquinamento
▶Il diaframma della lega del cobalto del nichel ha più alta durevolezza e la rugosità standard del resistance▶The di corrosione è Ra0 venticinque μ la m. (SEDERE del grado), o μ la m. (grado dell'elettrolucidatura Ra0 tredici del PE) facoltativo

▶Tasso di perdita della prova dell'elio < 1 × 10-9std cm3/s
▶Azionatore pneumatico facoltativo
▶Il tempo di impiego della valvola pneumatica può raggiungere 100000 volte

Pressione alta a 1/4 pollici pneumatica della valvola a diaframma di acciaio inossidabile del gas di elevata purezza 0

Dati tecnici
Dimensione del porto 1/4"
coefficiente di scarico (cv) 0,2
Pressione di esercizio massima Manuale 310 barre (4500 psig)
Pneumatico 206 barre (3000 psig)
Pressione di esercizio dell'azionatore pneumatico 4.2~6.2 barre (60~90 psig)
temperatura di lavoro PCTFE: - 23~65℃ (- 10~150℉)
Tasso di perdita (elio) interno ≤1×10-9 mbar l/s
esterno ≤1×10-9 mbar l/s



Dati di flusso
acqua @ 16℃ (60℉) del air@ 21℃ (70℉)
Perdita di pressione della barra massima di pressione d'aria (psig) aria (lmin) acqua (l/min)
0,68 (10) 64 2,4
3,4 (50) 170 5,4
6,8 (100) 300 7,6



Processo di pulizia

norma (WK-BA)
Tutti i giunti saldati saranno puliti secondo la pulizia standard e le specifiche d'imballaggio della società.
Quando ordinare, là non è necessità di aggiungere il suffisso
▶Pulizia dell'ossigeno (WK-O2)
La pulizia del prodotto e le specifiche d'imballaggio per l'ambiente dell'ossigeno possono essere fornite. Questo prodotto incontra
requisiti di pulizia di astmg93c. Nell'ordinare, aggiunga prego - l'O2 dopo il numero di ordine
▶Elevata purezza ultra (WK-EP)
Può fornire il rivestimento di piano di comando, il μ M. dell'elettrolucidatura Ra0 tredici deionizzato
pulizia ultrasonica dell'acqua. per ordinare, aggiungere - PE dopo il numero di ordine



Pressione alta a 1/4 pollici pneumatica della valvola a diaframma di acciaio inossidabile del gas di elevata purezza 1
Materiali strutturali principali
Numero di serie elemento struttura di materiale
1 Maniglia alluminio
2 Azionatore alluminio
3 Gambo di valvola 304 SS
4 Cofano S17400
5 Dado del cofano 316 SS
6 Bottone ottone
7 diaframma (5) Lega del cobalto del nichel
8 sede valvola PCTFE
9 corpo di valvola 316L SS



Dimensioni ed informazioni di ordinazione
Tipo diretto diritto
dimensione
Le dimensioni sono nei pollici (millimetro) è per riferimento soltanto

Pressione alta a 1/4 pollici pneumatica della valvola a diaframma di acciaio inossidabile del gas di elevata purezza 2

Numero di ordine di base Tipo di porta e dimensione sizein. (millimetro)
B C L
WV4H-6L-TW4- 1/4" metropolitana - W 0,44 (11,2) 0,30 (7,6) 1,12 (28,6) 1,81 (45,9)
WV4H-6L-FR4- 1/4" FA-MCR 0,44 (11,2) 0,86 (21,8) 1,12 (28,6) 2,85 (72,3)
WV4H-6L-MR4- 1/4" MA-MCR1/4 0,44 (11,2) 0,58 (14,9) 1,12 (28,6) 2,85 (72,3)
WV4H-6L-TF4- OD 0,44 (11,2) 0,70 (17,9) 1,12 (28,6) 2,85 (72,3)



Industrie in questione

TFT LCD

I gas speciali di processo utilizzati nel processo del deposito di CVD del processo di fabbricazione di TFT LCD sono silano (S1H4), ammoniaca (NH3), fosfina (PH3), protossido d'azoto (N2O), NF3, ecc. inoltre, idrogeno di elevata purezza e l'azoto di elevata purezza ed altri gas in serie inoltre sono compresi nel processo. L'argon è utilizzato nel processo farfugliare ed il gas filmogeno farfugliato è il materiale principale per farfugliare. In primo luogo, è richiesto che il gas filmogeno non possa reagire con l'obiettivo ed il gas più appropriato è gas inerte. Un gran numero di gas speciale inoltre sarà utilizzato nel processo d'incisione, mentre il gas speciale elettronico è principalmente infiammabile, esplosivo ed altamente tossico, in modo dai requisiti del circuito e della tecnologia del gas sono molto alti. La tecnologia di Wofei si specializza nella progettazione e nell'installazione del sistema di trasmissione speciale del gas della purezza ultraelevata

Pressione alta a 1/4 pollici pneumatica della valvola a diaframma di acciaio inossidabile del gas di elevata purezza 3

I gas speciali pricipalmente sono utilizzati nei processi incidere filmogena ed a secco nell'industria LCD. Ci sono molti generi di LCD, fra cui TFT LCD è la tecnologia LCD più ampiamente usata dovuto il suo tempo di reazione veloce, alta qualità della rappresentazione e gradualmente più a basso costo. Il processo di fabbricazione del pannello di TFT LCD può essere diviso in tre fasi: matrice anteriore, cellula media ed assemblea posteriore del modulo. Il gas speciale elettronico pricipalmente è utilizzato nelle fasi incidere filmogena ed a secco del processo anteriore di matrice. Dopo i processi filmogeni multipli, i film non metallici di SiNx ed i film del metallo quali la griglia, la fonte, lo scolo e ITO sono depositati rispettivamente sul substrato.

Pressione alta a 1/4 pollici pneumatica della valvola a diaframma di acciaio inossidabile del gas di elevata purezza 4

FAQ
1. chi sono noi?
Siamo basati su Guangdong, Cina, cominciamo dal 2011, vendiamo a Sud-est asiatico (20,00%), Africa (20,00%), l'Asia orientale (10,00%), metà di est (10,00%), mercato interno (5,00%), Asia Meridionale (5,00%), Europa settentrionale (5,00%), America Centrale (5,00%), Europa occidentale (5,00%), Sudamerica (5,00%), Europa Orientale (5,00%), Nord America (5,00%). C'è totale circa 51-100 persone nel nostro ufficio.

2. come possiamo garantire la qualità?
Sempre un campione di preproduzione prima di fabbricazione in serie;
Ispezione sempre finale prima della spedizione;

3.what può voi comprare da noi?
regolatore di pressione, montaggi di metropolitana, elettrovalvola a solenoide, valvola a spillo, valvola di ritenuta

4. perché dovreste comprare da noi non da altri fornitori?
Facciamo una coppia di fornire anni con gli ingegneri professionisti e technicians.can dedicato i prodotti di sicurezza per voi

5. che servizi possiamo fornire?
Termini di consegna accettati: CATENA DELL'OROLOGIO, CIF, EXW;
Valuta accettata di pagamento: USD, CNY;
Tipo accettato di pagamento: T/T, L/C, Western Union;
Lingua parlata: Inglese, cinese
