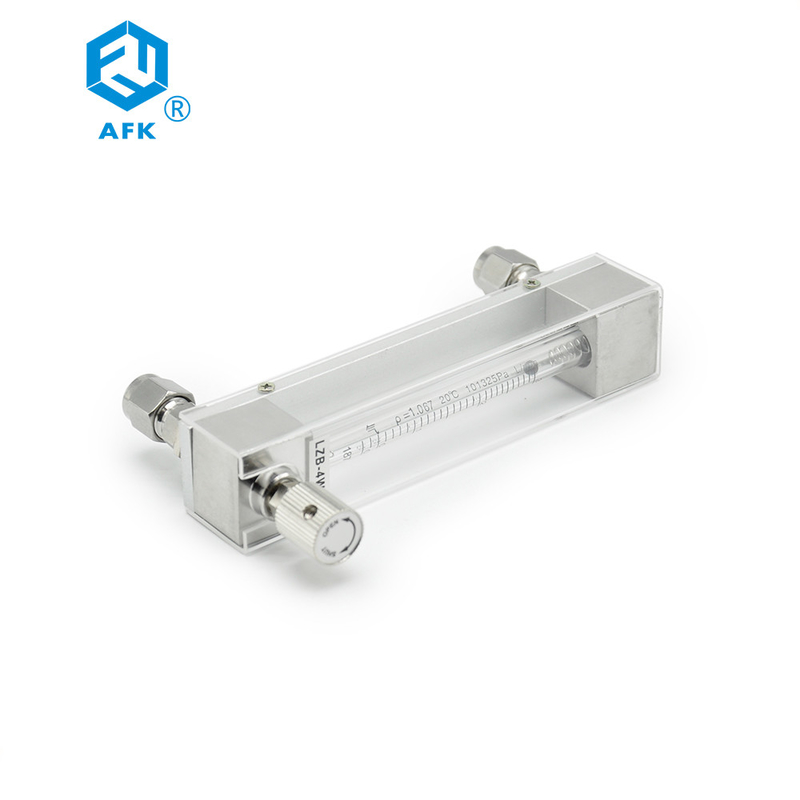

LZB Rotametro a gas Tubo di vetro ad alta precisione anticorrosione

  • LZB Gas Rotameter Glass Tube High Accuracy Anti Corrosion
  • LZB Gas Rotameter Glass Tube High Accuracy Anti Corrosion
  • LZB Gas Rotameter Glass Tube High Accuracy Anti Corrosion
  • LZB Gas Rotameter Glass Tube High Accuracy Anti Corrosion
  • LZB Gas Rotameter Glass Tube High Accuracy Anti Corrosion
  • LZB Gas Rotameter Glass Tube High Accuracy Anti Corrosion
Luogo di origine La CINA
Marca AFK
Certificazione CE
Numero di modello 4WB
Quantità di ordine minimo 1
Prezzo Negotiable
Imballaggi particolari Imballaggio speciale
Termini di pagamento L/C, D/A, D/P, T/T, Western Union, MoneyGram
Capacità di alimentazione 5000PCS

Contattimi gratis campioni e buoni.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli
Tipo Flussimetro a rotore nome del prodotto Rotametro in vetro
Applicazione industria chimica, petrolio, industria di luce, medicina Medium Liquido o gas
Gamma di flusso 0.3-3L/min Materiale Vetro
Dimensione 1/4" OD Temperatura 20℃
Evidenziare

Tubo di vetro del rotametro ad alta precisione

,

tubo di vetro del rotametro del gas

,

tubo di vetro del rotametro anti corrosione
Lasciate un messaggio
Descrizione di prodotto

Descrizione del prodotto di Rotametro in vetro

I rotametri in vetro della serie LZB/LZJ sono ampiamente utilizzati nell'industria chimica, nel petrolio, nell'industria leggera, nella medicina, nella protezione dell'ambiente, negli alimenti, negli istituti di misurazione, test e ricerca scientifica.Sono utilizzati per misurare la portata di fluido monofase non pulsato (liquido o gas).Il rotametro in vetro anticorrosivo della serie LZB/( )F/LZJ-( )F ha una buona resistenza alla corrosione e può essere utilizzato per misurare acido (tranne acido fluoridrico), alcali, ossidante e altri gas o liquidi corrosivi.Sono adatti per l'industria chimica, la farmacia, la fabbricazione della carta, lo smaltimento delle acque reflue ecc.

LZB Rotametro a gas Tubo di vetro ad alta precisione anticorrosione 0

Principio di funzionamento e struttura del rotametro in vetro
Il flussometro è composto principalmente da un pezzo di tubo di vetro conico con il fondo più grande e la parte superiore più piccola e un galleggiante che si muove su e giù insieme al flusso del fluido (Fig.3). Quando il fluido scorre attraverso il tubo conico dal basso verso l'alto, il il galleggiante sale sotto la forza di portanza "S" sul galleggiante a causa dell'energia fluidodinamica e della forza di galleggiamento del fluido "A". Quando la somma della forza di portanza "S" e della forza di galleggiamento "A" è uguale al peso del galleggiante "G", il galleggiante è in equilibrio e stabile ad una certa altezza.Il
la scala sul tubo conico indica il flusso del fluido.

LZB Rotametro a gas Tubo di vetro ad alta precisione anticorrosione 1

LZB Rotametro a gas Tubo di vetro ad alta precisione anticorrosione 2



Il tubo conico del misuratore di portata LZB/LZB-( )F è un tubo con parete interna liscia del rotametro in vetro
Per il misuratore di portata con il foro più grande di DNl5, il galleggiante si muove su e giù lungo l'asta di guida e rimane stabile; ci sono tre bordi guida sulla parete interna del tubo conico del misuratore di portata LZJ/LZJ-()F per mantenere il galleggiante stabile (vedi Fig.5). Il flussometro con il foro più piccolo di DN10 adotta il collegamento del tubo flessibile, è dotato di valvola di controllo del flusso a spillo; Il flussometro con il foro più grande di DN15 adotta il collegamento flangiato.



Schema e dimensione di installazione del rotametro in vetro

LZB Rotametro a gas Tubo di vetro ad alta precisione anticorrosione 3

DN (millimetro) UN B C D e Tipo di connessione
4 178 204 230 Φ10 38,5×33 Tubo flessibile
6 178 204 230 Φ10 42×33 Tubo flessibile
10 178 208 244 Φ12 45×40 Tubo flessibile
15 Φ95 Φ65 470 Φ15 4-Φ14 Flangia
25 Φ115 Φ85 470 Φ25 4-Φ14 Flangia
40 Φ145 Φ110 570 Φ40 4-Φ18 Flangia
50 Φ160 Φ125 570 Φ50 4-Φ18 Flangia
80 Φ185 Φ150 660 Φ80 4-Φ18 Flangia
100 Φ205 Φ170 660 Φ100 4-Φ18 Flangia



Modello e parametro tecnico del rotametro in vetro
DN (millimetro) Modello Campo di misura Lunghezza del tubo conico (millimetro) Grado di precisione Stato fluido di misurazione consentito
Acqua, 20 ℃ Aria, 20 ℃, 101325 Pa LZB/LZJ LZB-()F LZJ-()F Temp.(℃) Pressione (MPa)
4 LZB-4 LZB-4F (1~10)L/ora (1,6~16)L/ora (2,5~25)L/ora (16~160)L/h (25~250)L/h (40~400)L/h 160 2.5 4 -20~+120 ≤1
6 LZB-6 LZJ-6 LZJ-6F (2,5~25)L/h (4~40)L/h (6~60)L/h (40~400)L/h (60~600)L/h (100~1000)L/h 2.5
10 LZB-10 LZJ-10 LZJ-10F (6~60)L/ora (10~100)L/ora (16~160)L/ora (100~1000)L/h (160~1600)L/h (250~2500)L/h
15 LZB-15 LZJ-15F (16~160)L/h (25~250)L/h (40~400)L/h (0,25~2,5)m 3 /h (0,4~4)m 3 /h (0,6~6)m 3 /h 350 ≤0,6
25 LZB-25 LZJ-25F (40~400)L/h (60~600)L/h (100~1000)L/h (1~10) m 3 /h (1,6~16) m 3 /h (2,5~25) m 3 /h
40 LZB-40 LZJ-40F (0,16~1,6) m 3/ora (0,25~2,5) m 3/ora (4~40) m 3 /h (6~60) m 3 /h 430
50 LZB-50 LZJ-50F (0,4~4)m 3 /h (0,6~6)m 3 /h (10~100) m 3 /ora (16~160) m 3 /ora 450
80 LZB-80 LZB-80F (1~10) m 3 /ora (1,6~16) m 3 /ora (50~250)m 3 /h (80~400)m 3 /h 500 ≤0,4
100 LZB-100 LZB-100F (5~25) m 3 /h (8~40) m 3 /h (120~600) m 3/ora (200~1000) m 3/ora



Materiale del fluido di processo che tocca parti del rotametro in vetro
Parti/Materiale/Modello LZB-4,6,10 LZJ-6,10 LZB-4F LZJ-6F, 10F LZB-15,25,4 0 LZJ-15,25,40,50 (F) LZB-50,80,100 LZB-80,100(F)
Galleggiante SS304 Agata SS304 Imballaggio con fluoroplastico SS304 Imballaggio con fluoroplastico
Base Ottone SS304 Rivestimento in ghisa PP Rivestimento in ghisa PP Rivestimento in ghisa con vernice Rivestimento in ghisa PP
Fermare PP Fluoroplastico PP Fluoroplastico Ghisa Fluoroplastico
Guarnizioni e spessore Gomma nitrile Gomma fluorata Gomma nitrile Gomma fluorata Gomma nitrile Gomma fluorata
Asta di guida     SS304   SS304 Imballaggio con fluoroplastico
