Dettagli del prodotto
Luogo di origine: La Cina
Marca: AFKLOK
Certificazione: CE,RoHS
Numero di modello: WV4-Pneumatic
Termini di pagamento e di spedizione
Quantità di ordine minimo: 1
Prezzo: negoziabile
Imballaggi particolari: Imballaggio generale
Termini di pagamento: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Capacità di alimentazione: 5000
Materiale: |
Acciaio inossidabile |
Media: |
gas |
Energia: |
Pneumatico |
Pressione: |
Alta pressione |
Struttura: |
Palla |
temperatura dei mezzi: |
Alta temperatura |
Applicazione: |
Industriale |
Standard o non standard: |
Standard |
Tipo: |
Pneumatico |
Materiale del corpo: |
316L, acciaio inossidabile |
Tipo di connessione: |
Filo |
Misurare: |
1/2 |
Materiale: |
Acciaio inossidabile |
Media: |
gas |
Energia: |
Pneumatico |
Pressione: |
Alta pressione |
Struttura: |
Palla |
temperatura dei mezzi: |
Alta temperatura |
Applicazione: |
Industriale |
Standard o non standard: |
Standard |
Tipo: |
Pneumatico |
Materiale del corpo: |
316L, acciaio inossidabile |
Tipo di connessione: |
Filo |
Misurare: |
1/2 |

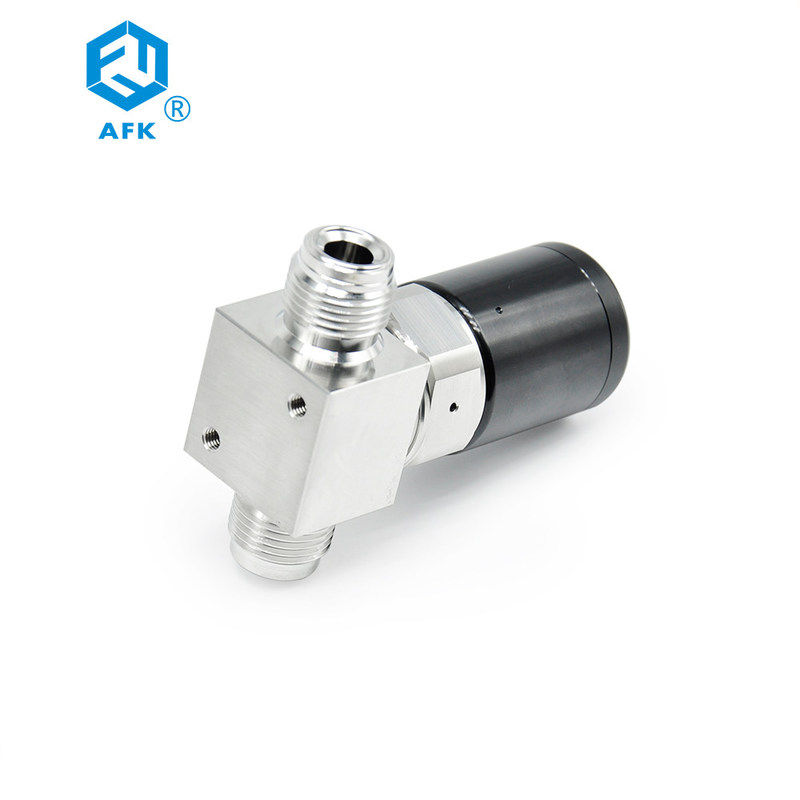

Descrizione del prodotto delle valvole del diaframma del VCR
Caratteristiche delle valvole a diaframma pneumatiche
1.La tenuta da metallo a metallo fornisce un servizio senza perdite dal vuoto all'alta pressione
2.Il volume interno è piccolo, e il canale di flusso può essere completamente eliminato
3.Disegno del sedile della valvola completamente avvolto, con capacità anti-espansione e anti-inquinamento superiori
4. Il diaframma in lega di nichel-cobalto ha una maggiore resistenza alla corrosione e durabilità
5La rugosità standard è Ra0 25 μ M (grado BA) o la polizzatura elettronica Ra0 13 μ M (grado EP) facoltativa.
6.Velocità di fuga di elio sotto prova < 1 × 10-9 std cm3/s
7Sono disponibili attuatori pneumatici.
8.La durata di vita della valvola pneumatica può raggiungere 3 milioni di volte
Dati tecnici delle valvole del diaframma del gas
| Dimensione della porta | Un quarto di pollice, 3/8 di pollice. |
| Coefficiente di flusso (Cv) | 0.27 |
| Diametro interno | 0.16 pollici (4,1 mm) |
| Pressione di lavoro massima | 10 bar (150 psig) |
| Pressione di lavoro dell'attuatore pneumatico | 4.2~6.2 bar (60~90 psig) |
| Temperatura di funzionamento | PCTFE: -23~65°C ((-10~150°F) |
| PFA: -23~150°C ((-10~302°F) | |
|
Tasso di fuga (elio) |
Interno ≤ 1 × 10-9mbar l/s |
| Fabbricazione di apparecchiature per la produzione di energia elettrica-9mbar l/s |
Caratteristiche della valvola pneumatica del diaframma del videoregistratore
| Sigillazione del diaframma | Le valvole a diaframma pneumatico VCR utilizzano un diaframma flessibile per creare una tenuta tra il corpo della valvola e il percorso di flusso del fluido.e Viton, per adattarsi ai diversi fluidi di processo e alle diverse temperature. |
| Azionamento pneumatico |
Queste valvole sono controllate da un attuatore pneumatico, che apre e chiude la valvola applicando pressione d'aria sul diaframma. |
| Progettazione ad alta purezza | Le valvole a diaframma pneumatiche VCR sono spesso utilizzate in applicazioni ad alta purezza dove la contaminazione deve essere ridotta al minimo.e materiali facili da pulire. |
| Performance a tenuta di perdita | Il meccanismo di sigillamento del diaframma delle valvole a diaframma pneumatiche VCR fornisce un'eccellente resistenza alle perdite, rendendole adatte ad applicazioni critiche in cui anche piccole perdite possono essere problematiche. |
| Progettazione modulare | Le valvole a diaframma pneumatiche VCR sono spesso progettate con una costruzione modulare, che consente una facile sostituzione dei singoli componenti e una manutenzione semplificata. |
| Ampia gamma di dimensioni | Queste valvole sono disponibili in una vasta gamma di dimensioni, dalle valvole di laboratorio su piccola scala alle valvole industriali più grandi. |
| Applicazioni versatili | Le valvole a diaframma pneumatiche VCR possono essere utilizzate per una varietà di applicazioni, come la biotecnologia, la produzione di semiconduttori, gli alimenti e le bevande e la lavorazione chimica. |
| Compatibilità con i dispositivi per videoregistratori | Le valvole a diaframma pneumatiche per videoregistratori sono progettate per essere compatibili con i raccordi per videoregistratori, ampiamente utilizzati in applicazioni di alta purezza per la loro tenuta impermeabile e metallo-metallo. |
| Basso mantenimento | A causa della loro progettazione semplice e della loro costruzione modulare, le valvole a diaframma pneumatiche VCR richiedono poca manutenzione e hanno una lunga durata di vita. |
|
|
|
Articolo | Descrizione della parte | Materiale |
| 1 | maniglia | Aluminici | |
| 2 | Attuatore | Aluminici | |
| 3 | Valvo Stem | 304 SS | |
| 4 | Cappuccio | S17400 | |
| 5 | Noce di bonnet | 316 SS | |
| 6 | Buttone | 316 SS | |
| 7 | Diaframma | Leghe di nichel-cobalto | |
| 8 | Sedile della valvola | PCTFE o PFA | |
| 9 | Corpo della valvola | 316L SS O 316L VAR 316L VIM-VAR |
Valvole di diaframma ad alta purezza della tabella di selezione
| 6L | TW | 4 | MR | 4 | C | A | PE |
| Materiale della carrozzeria della valvola | Tipo di input | Dimensione dell'input | Tipo di uscita | Dimensione di uscita | Tipo di attuatore | Sedile della valvola | Processo di pulizia |
| 6L:316L SS | TW:Inch Tube Pipe Butt Weld | 41/4" | TW:Inch Tube Pipe Butt Weld | 41/4" | Maniglia | PCTFE | Standard (livello BA) |
| 6LV:316L VAR | MR:Fittura MCR a filo maschio integrale | 63/8" | MR:Fittura MCR a filo maschio integrale | 63/8" | C:Pneumatico normalmente chiuso | A:PFA | O2:Puro per l'ossigeno |
| 6LVW:316L VIM-VAR | FR:Connettore MCR a filo femminile | FR:Connettore MCR a filo femminile | O:Pneumatico normalmente aperto | EP:Purità ultra elevata (grado EP) | |||
| TF:Fittings per tubi da centimetro | TF:Fittings per tubi da centimetro |
Domande frequenti
Q1: quali tipi di acciaio inossidabile sono più comunemente utilizzati?
A1. L'acciaio inossidabile 201 è adatto per l'uso in ambiente di esplosione a secco.
A2. acciaio inossidabile 304, ambiente esterno o umido, forte resistenza alla corrosione e resistenza agli acidi.
A3. 316 in acciaio inossidabile, con aggiunta di molibdeno, resistenza alla corrosione e resistenza alla corrosione a pozzo, particolarmente adatto all'acqua di mare e ai mezzi chimici.
Q2. come possiamo garantire la qualità?
A1: rigorosamente in conformità con la norma ISO9001, i prodotti hanno superato il
A2. Certificazione CE/ROHS/EN Sempre un campione di pre-produzione prima della produzione in serie;Sempre ispezione finale prima della spedizione;
D3. Cosa puoi comprare da noi?
A3. regolatore di pressione, manometri, raccordi per tubi, valvola solenoide, valvola ad ago, valvola di controllo ecc.
Q4. Qual è il MOQ?
A4. Tutti i prodotti sono in magazzino, MOQ è 1 pcs, generalmente secondo i requisiti dei clienti, non importa.
Q5. Quali servizi possiamo fornire?
A1. Condizioni di consegna accettate: FOB, CIF, EXW;
A2. Valuta di pagamento accettata: USD, CNY;
A3. Tipo di pagamento accettato: T/T, L/C, Western Union;
A4. Lingua parlata:inglese,cinese
Q6. Quanto tempo ci vorrà per la spedizione?
A6. Se è espresso, ci vorranno 3~7 giorni. Se è via mare, ci vorranno circa 20~30 giorni.
Se ho qualche domanda, quando ho ricevuto il prodotto, come risolverla?
A7. Il prodotto ha garanzia e vi offriremo il supporto tecnico online o video.
