Dettagli del prodotto
Luogo di origine: Cina
Marca: AFKLOK
Certificazione: CE
Model Number: GC-200
Termini di pagamento e di spedizione
Quantità di ordine minimo: 1
Prezzo: negoziabile
Imballaggi particolari: scatola di legno
Tempi di consegna: 30
Termini di pagamento: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Capacità di alimentazione: 5
Tasso di flusso dell'acqua: |
145LPM @ 2,1 barg |
Umidità Ambiente: |
condizione di non condensazione 0 ~ 80 |
Temperatura ambiente di funzionamento: |
tra 0°C e 35°C |
Requisiti di potere: |
AC 220V/50Hz 0,6KW |
Spruzzo dell'apparecchiatura: pressione dell'acqua: |
3 ~ 4 Bar |
Tasso di flusso dell'acqua: |
145LPM @ 2,1 barg |
Umidità Ambiente: |
condizione di non condensazione 0 ~ 80 |
Temperatura ambiente di funzionamento: |
tra 0°C e 35°C |
Requisiti di potere: |
AC 220V/50Hz 0,6KW |
Spruzzo dell'apparecchiatura: pressione dell'acqua: |
3 ~ 4 Bar |

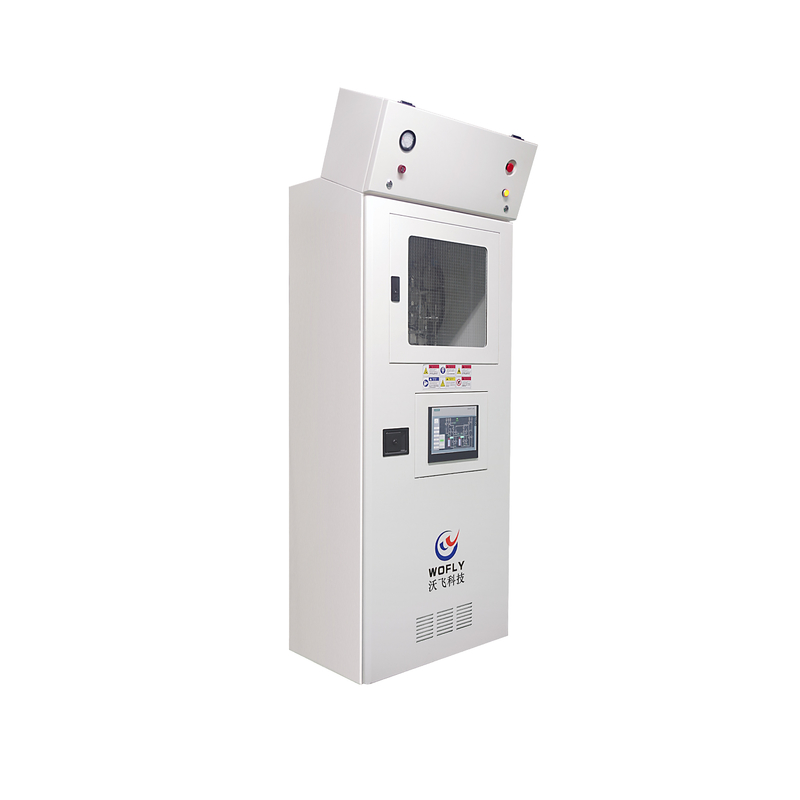

Descrizione del prodotto:
Lo speciale armadio di trasporto del gas è progettato per l'alimentazione di gas infiammabili ed esplosivi, corrosivi, tossici e altri pericolosi e il sistema di approvvigionamento e alimentazione, secondo la categoria può essere diviso in:completamente automaticoLe funzioni di base includono soffiatura automatica, automatic switching and automatic safety cut-off in case of emergency (when the set alarm signal is triggered) The fully automatic gas cabinet realizes the safe and effective operation of the equipment by adopting the PLC control and touch screen as the man-machine interface, mediante sensori di pressione, valvole pneumatiche, misuratori di sovrafflusso, ecc.Il PLC interno programmato per il funzionamento sicuro ed efficace dell'apparecchiatura è progettato per l'alimentazione di gas pericolosi quali combustibili, esplosivi, corrosivi e tossici. Its internal PLC programmed safety interlock function and the reasonable selection and layout of high purity valves not only satisfy the requirements of continuous supply of special gases and high purity in the production process of semiconductor process, ma anche garantire la normale produzione della fabbrica e la sicurezza personale dei dipendenti.
Gas: gas infiammabili, corrosivi e tossici quali SiH4, NF3, NH3, N2O, HCI, ecc.
Caratteristiche:
A seconda della progettazione specifica della situazione del cliente, le seguenti attrezzature di sicurezza possono essere integrate nell'armadio a gas:
1 L'armadietto a gas ha una porta a chiusura automatica con serratura meccanica.
2 Il serbatoio del gas deve essere munito di spruzzatore, a meno che l'acqua nel serbatoio non reagisca con il gas all'interno del serbatoio.
3 L'allarme di emergenza e di spegnimento avverte l'operatore mediante allarmi acustici e visivi nonché mediante il display sullo schermo del controller.l'allarme di arresto chiude la valvola pneumatica e termina il programma del controller.
4 È installato un interruttore di sovraccarico per allarmare l'operatore in caso di eccessivo flusso di gas a valle del gas.
5 È installato un monitor degli scarichi per controllare se l'armadio è adeguatamente ventilato.
⑥ A diaphragm coupled pressure reducing valve is selected to automatically close the pressure reducing valve if the gas downstream pressure is higher than the pressure reducing valve set pressure because the diaphragm of the pressure reducing valve is mechanically coupled to the valve stemSi noti che il sedile della valvola riduttrice di pressione può avere perdite se è danneggiato, corroso o contaminato.
⑦ A flow-restricting orifice fitting installed in the cylinder valve or cylinder connector greatly reduces the increase in gas flow caused when downstream equipment fails (supplied by the gas supplier).
8 Per i sistemi a gas a combustione spontanea è necessario un rivelatore UV/infrarosso.
9 Per i sistemi a gas infiammabili è necessario un interruttore di temperatura.
10 Il funzionamento manuale è disattivato quando si verifica un allarme di spegnimento.
Il pulsante di arresto di emergenza si trova sul pannello di controllo.
Parametri tecnici:
Requisiti di energia elettrica | AC 220V/50Hz 0,6KW |
Gas ausiliario | pressione di regolazione della valvola pneumatica: 80 Psi ± 10 Psi (aria compressa o azoto pneumatico); GN2 (operazione a vuoto): 90 Psi ± 10 Psi, PN2 (operazione di depurazione): 80 Psi ± 10 Psi |
Temperatura ambiente di esercizio | tra 0°C e 35°C |
Umidità ambientale | condizione di non condensazione 0 ~ 80 |
Spruzzo per attrezzature | pressione dell'acqua: 3 ~ 4Bar |
Flusso d'acqua | 145LPM @ 2,1 barg |
Applicazioni:
Industria applicabile: semiconduttori, TFT, Sun Solar, LED e altre fabbriche.
FAQ:
D: Che cos'è un armadietto speciale per il gas?
L'armadietto per gas speciali è un tipo di attrezzatura per lo stoccaggio e la distribuzione di gas speciali, che viene solitamente utilizzato nelle industrie dei semiconduttori, fotovoltaica, elettronica e altre.Può gestire in modo sicuro e controllare con precisione i gas speciali per garantire la qualità e la stabilità dell'approvvigionamento dei gas.
D: Quali tipi di armadi speciali per il gas sono disponibili?
Esistono principalmente armadi speciali a gas manuali, semiautomatici e completamente automatici.
D: A che cosa devo prestare attenzione per l'installazione di un armadietto speciale a gas?
Il luogo dell'installazione deve essere scelto in un luogo asciutto e ben ventilato, senza sorgente di fuoco.
Assicurare la stabilità dell'apparecchiatura durante l'installazione, evitare l'inclinazione o la scossa.
I tubi di collegamento devono essere realizzati con materiali che soddisfano i requisiti e assicurarsi che siano saldamente collegati e senza perdite.
D: Come utilizzare correttamente il serbatoio speciale del gas?
Prima di utilizzarlo, è necessario leggere attentamente il manuale di funzionamento dell' apparecchio per comprendere le prestazioni e il metodo di funzionamento dell' apparecchio.
eseguire il trasporto e il controllo del gas secondo le procedure operative specificate per evitare errori di funzionamento.
Controllare e mantenere regolarmente l'apparecchiatura per garantire il suo normale funzionamento.
D: Come garantire il funzionamento sicuro della cabina speciale del gas?
Installare dispositivi di rilevamento delle perdite di gas per rilevare le perdite e adottare tempestivamente misure.
addestrare gli operatori per migliorare la consapevolezza della sicurezza e le competenze operative.
Ispezione e manutenzione regolari dell'apparecchiatura per garantire le prestazioni di sicurezza dell'apparecchiatura.
D: Quali lavori di manutenzione sono richiesti per l'armadio speciale del gas?
Controllare regolarmente la tenuta dell'attrezzatura per evitare perdite.
Pulire la superficie dell'attrezzatura per mantenerla pulita e igienica.
Controllare l'usura di valvole, tubi e altre parti e sostituire tempestivamente le parti danneggiate.
D: Qual è il ciclo di manutenzione del serbatoio speciale a gas?
Ciclo di manutenzione in base alla frequenza di utilizzo dell'apparecchiatura e alle condizioni ambientali, generalmente raccomandato ogni sei mesi o un anno per una manutenzione completa.
D: Cosa si deve fare quando il serbatoio del gas non funziona?
Prima smetti di usare l'attrezzatura e taglia l'approvvigionamento di gas.
Controllare il fenomeno di guasto e determinare la causa del guasto.
Prendere le opportune misure di risoluzione dei problemi in base alla causa del guasto, come la sostituzione di parti danneggiate, la riparazione di guasti elettrici, ecc.
