Dettagli del prodotto
Luogo di origine: Guangdong, Cina (continentale)
Marca: AFK
Certificazione: CE
Numero di modello: Q945F-16
Termini di pagamento e di spedizione
Quantità di ordine minimo: >Insiemi =1
Prezzo: negoziabile
Imballaggi particolari: imballaggio
Capacità di alimentazione: 10000 insieme/insiemi alla settimana
Materiale: |
Acciaio inossidabile, acciaio al carbonio, acciaio inossidabile |
Temperatura dei media: |
Temperatura media |
Energia: |
Solenoide |
Dimensione del porto: |
DN20 |
Struttura: |
palla |
Tipo della valvola: |
modo 3 |
Connessione: |
Estremità della flangia |
Standard o non standard: |
standard |
Materiale: |
Acciaio inossidabile, acciaio al carbonio, acciaio inossidabile |
Temperatura dei media: |
Temperatura media |
Energia: |
Solenoide |
Dimensione del porto: |
DN20 |
Struttura: |
palla |
Tipo della valvola: |
modo 3 |
Connessione: |
Estremità della flangia |
Standard o non standard: |
standard |

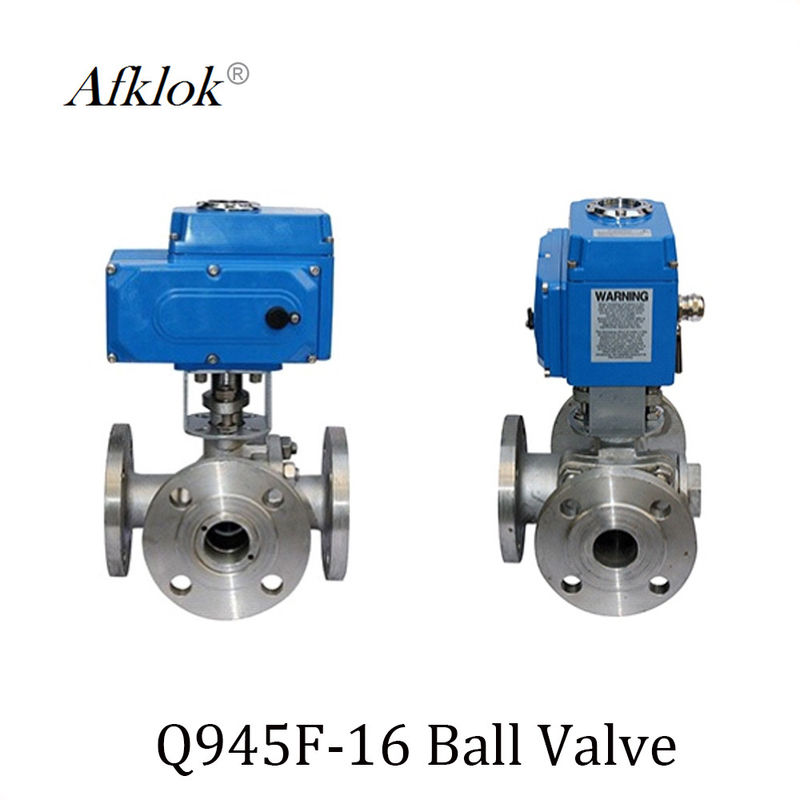

La valvola a sfera a tre corsie elettrica Q945F-16 per la valvola a sfera a tre corsie a forma di L a forma di L ed a forma di t, elettrica (Q945F) per il commutatore di flusso di media, può fare due canali verticali collegati, la valvola a sfera a tre corsie a forma di t elettrica (Q945F) per lo scambio medio, confluenza e la commutazione di flusso, T a forma di t può collegare l'un l'altro i tre canali o collegare due loro. Una valvola a sfera elettrica di 3 modi usa generalmente la struttura di due-Seat, può anche essere usata secondo la struttura del sedile di esigenze degli utenti quattro. È ampiamente usata nel rifornimento idrico, petrochimico, metallurgico. l'estrazione mineraria, il tessuto, l'energia, la carta, l'alimento, l'acciaio ed altre reti di tubazioni per commutare il flusso dei media e dei media mettono da parte o liquido misto.
Prodotto
|
Valvola a sfera elettrica di modo Q945F-16 3
|
Materiale dell'asse della valvola
|
Acciaio al carbonio, acciaio inossidabile
|
Pressione nominale
|
PN1.6, 2.5Mpa
|
Collegamento
|
Flangia
|
Guarnizione
|
FTFE, PPL
|
Temperatura
|
PTFE=180℃, PPL=350℃
|
Media applicabili
|
Acqua, petrolio, acidi, liquidi viscosi ecc
|
Garanzia
|
1 anno
|
Parametro tecnico dell'azionatore elettrico di serie di SDV
|
Parametro sanitario elettrico della valvola del corpo di valvola a sfera di Q945F
|
||
Tensione
|
AC110, 220, 380V/DC24, 220V
|
DN nominale
|
DN15-200mm
|
Coppia di torsione dell'uscita
|
50N·M~2000N·M.
|
Pressione nominale
|
PN1.6, 2.5Mpa
|
Funzione facoltativa
|
Contatti il tipo, il segnale d'apertura, tipo intelligente di regolamento
|
Asse della valvola mateial
|
Acciaio al carbonio, acciaio inossidabile
|
Gamma di operazione
|
0~90℃±5°℃
|
Il materiale del corpo
|
Acciaio al carbonio, acciaio inossidabile 304,316,316L
|
Tempo di operazione
|
15s/30s/60s
|
Materiale della palla
|
Acciaio inossidabile 304/316/316L
|
Temperatura ambientale
|
-30℃~60℃
|
Il materiale del sigillamento e del sedile
|
PTFE, PPL
|
Operazione manuale
|
Operazione allegata della maniglia
|
Temperatura
|
PTFE=180℃, PPL=350℃
|
Limitato
|
Doppio limite elettrico e meccanico
|
Adatto
|
acqua, olio, liquido viscoso, forte ossidazione
|
Protegga il IP
|
IP-67 (alloggio protetto contro le esplosioni: Ⅱ BT4 di Exd facoltativo)
|
Medium applicabile
|
Acqua, petrolio, acidi, liquidi viscosi ecc
|
Segnale in ingresso
|
0-10, 1-5VDC/4-20mA (tipo intelligente)
|
Caratteristica
|
Scorre il commutatore, la resistenza è piccola, l'azione è stabile
|
Valvola a sfera elettrica di modo Q945F-16 3
la struttura compatta della valvola a sfera a tre corsie 1.Electric, si apre rapidamente e si chiude, flusso regolare, la resistenza fluida è piccola.
prestazione a tre corsie di sigillamento della valvola a sfera 2.Electric: l'uso di deformazione flessibile del materiale PTFE della valvola della quattro-guarnizione non raggiungere guarnizione di perdita.
valvola a sfera a tre corsie 3.Electric una valvola multiuso: tutto il porto può essere usato come entrata senza perdita, tre può essere fatto di L-porto, può anche essere reso aT-porto.
manutenzione facile della valvola a sfera a tre corsie 4.Electric: la limitazione della pressione del sistema, nessuna necessità di rimuovere l'intero corpo può essere controllata e richiesta.
1.Voltage: DC24V, DC220V, AC110V, AC380V
2.Medium tipo, temperatura, pressione
tipo 3.Control: tipo di accensione, tipo passivo del contatto, tipo di risposte del segnale di posizione della valvola, tipo intelligente di adeguamento.
tipo di adeguamento 4.Intelligent: Segnale in ingresso 4-20mA, 1-5V, 0-10V, segnale in uscita: 4-20mA, 1-5V, 10-10V
