Dettagli del prodotto
Luogo di origine: La Cina
Marca: AFK
Certificazione: CE
Numero di modello: Ab
Termini di pagamento e di spedizione
Quantità di ordine minimo: 1
Prezzo: negoziabile
Imballaggi particolari: Imballaggio di Expotrt
Tempi di consegna: 1week
Termini di pagamento: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Capacità di alimentazione: 3000pc
Standard o non standard: |
Norma |
Struttura: |
Palla |
Media di flusso: |
acqua |
Temperatura dei media: |
Temperatura media |
Potere: |
Pneumatico |
Applicazione: |
Generalità |
Standard o non standard: |
Norma |
Struttura: |
Palla |
Media di flusso: |
acqua |
Temperatura dei media: |
Temperatura media |
Potere: |
Pneumatico |
Applicazione: |
Generalità |
| POSIZIONE DI N | NOME DI PARTE | MATERIALE | N PCS |
| 1 | CORPO | CF8M | 1 |
| 2 | FINE CONNESSIONE | CF8M | 2 |
| 3 | PALLA | AISI316-CF8M | 1 |
| 4 | PALLA SEAT | P.T.F.E | 2 |
| 5 | SEAT | P.T.F.E | 2 |
| 6 | GAMBO SEAT | P.T.F.E | 1 |
| 7 | GIUNTO CIRCOLARE | FKM (Viton®) | 1 |
| 8 | GUARNIZIONE DEL GAMBO | P.T.F.E | 1 |
| 9 | GL D'IMBALLAGGIO E | AISI 303 (1/4" - 2") | 1 |
| ACCIAIO (2" 1/2-4") | |||
| 10 | APPOGGIO DI TESTA | AISI 304 (1/4" - 2") | 2 |
| ACCIAIO (2" 1/2-4") | 1 | ||
| 11 | ROSETTA ELASTICA | ACCIAIO (2" 1/2-4") | 2 |
| 12 | DADO | AISI 304 (1/4" - 2") | 2 |
| ACCIAIO (2" 1/2-4") | |||
| 13 | BOLT | AISI 304 (1/4" - 2") | 4 |
| ACCIAIO (2" 1/2-4") | 6 | ||
| 14 | RONDELLA | AISI 304 (1/4" - 2") | 4 |
| ACCIAIO (2" 1/2-4») | 6 | ||
| 15 | DADO | AISI 304 (1/4" - 2") | 4 |
| ACCIAIO (2" 1/2-4") | 6 | ||
| 16 | GAMBO | AISI316 | 1 |
| 17 | MANIGLIA | AISI 430 (1/4" - 2") | 1 |
| ACCIAIO (2" 1/2-4") |
| OGGETTO | DESCRIZIONE | MATERIALE | TRATTAMENTO | Q.TY DA | SR DI Q.TY |
| 1 | Corpo | Alluminio espulso | Anodizzato duro | 1 | 1 |
| 2 | Pignone anti-esplosione | Acciaio | Nichelato | 1 | 1 |
| 3 | Abbassi il giunto circolare del pignone | NBR | 1 | 1 | |
| 4 | Anello di distanziatore del pignone | POM | 1 | ||
| 5 | Giunto circolare superiore del pignone | NBR | 1 | 1 | |
| 6 | Anello di distanziatore della camma | POM | 1 | 1 | |
| 7 | Camma | Acciaio inossidabile | 1 | 1 | |
| 8 | Indicatore di posizione | Nylon | 2 | 2 | |
| 9 | Rondella del pignone | Acciaio inossidabile | 1 | 1 | |
| 10 | Snapring del pignone | Acciaio | Nichelato | 1 | 1 |
| 11 | Pistone | Muore la fusion d'alluminio | 2 | 2 | |
| 12 | Giunto circolare del pistone | NBR | 2 | 2 | |
| 13 | Anello antifrizione | POM | 2 | 2 | |
| 14 | Blocchetto di spinta del pistone | POM | 2 | 2 | |
| 15 | Fermi il bullone che conserva il dado | Acciaio inossidabile | 2 | 2 | |
| 16 | Fermi il bullone | Acciaio inossidabile | 2 | 2 | |
| 17 | Molla esterna | Acciaio | Znc-fosfato | 0 | Molla di sec che seting alla pagina 65 |
| 18 | Molla interna | Acciaio | Znc-fosfato | 0 | |
| 19 | Cappuccio protettivo sinistro | Muore la fusion d'alluminio | Dipinto | 1 | 1 |
| 20 | Cappuccio protettivo giusto | Muore la fusion d'alluminio | Dipinto | 1 | 1 |
| 21 | Sedili del cappuccio protettivo | NBR | 2 | 2 | |
| 22 | Vite della riparazione del cappuccio protettivo | Acciaio inossidabile | 8 | 8 |
Materiali: Alluminio anodizzato, rivestito a resina epossidica, nichelato, nichel infuso, Technopolymer, acciaio inossidabile
|

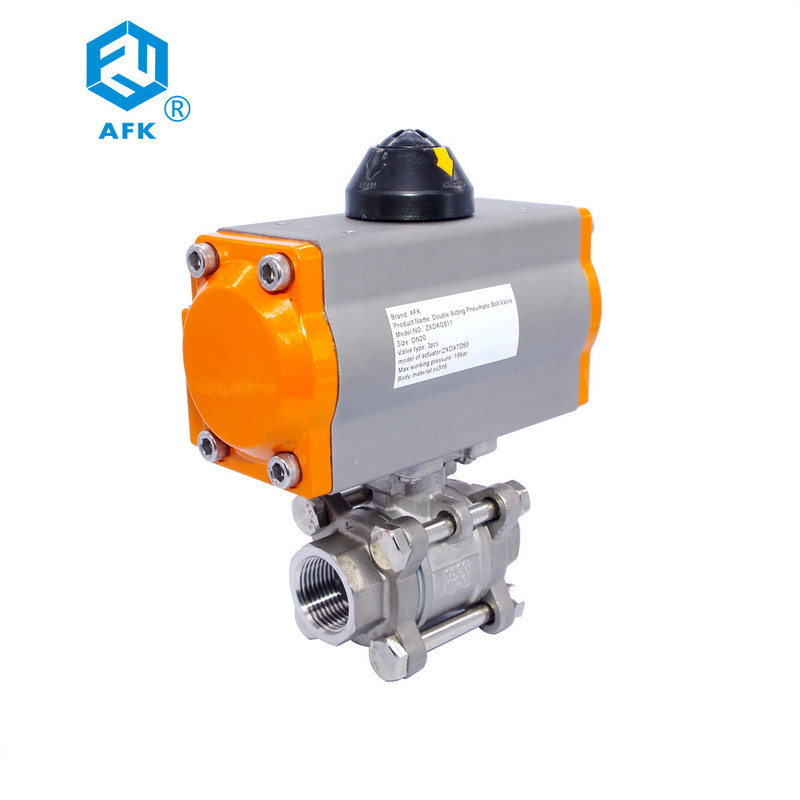

Valvola a sfera
acciaio inossidabile ASTM A351 - valvola a sfera del pc 3 di CF8M.
• Dimensioni complete del porto 1/4" a 4".
• Valutazione di pressione un WOG da 1000 PSI - 150 PSI di vapore.
• Temperatura a 366°F.
• Spenga il gambo della prova, l'imballaggio regolabile del gambo.
• Sedili di P.T.F.E., imballaggio e rondella di spinta.
• cuscinetto di montaggio dell'azionatore di 4 bulloni.
• 100% provato elettronicamente nella posizione aperta e chiusa a 80 PSI.
|
|
|
|
